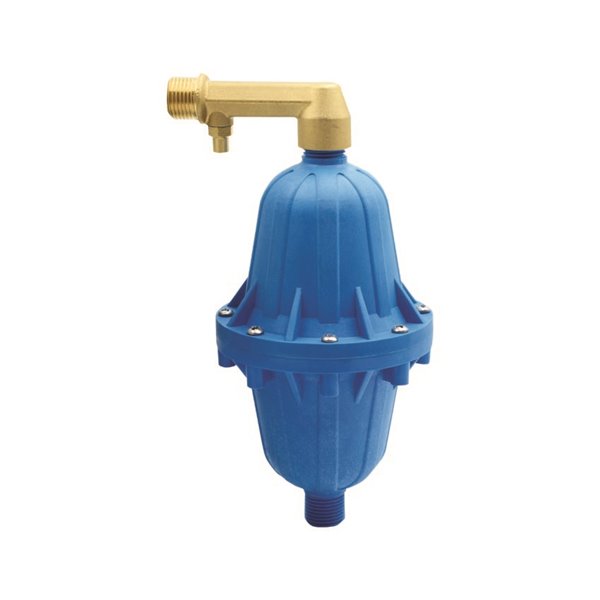

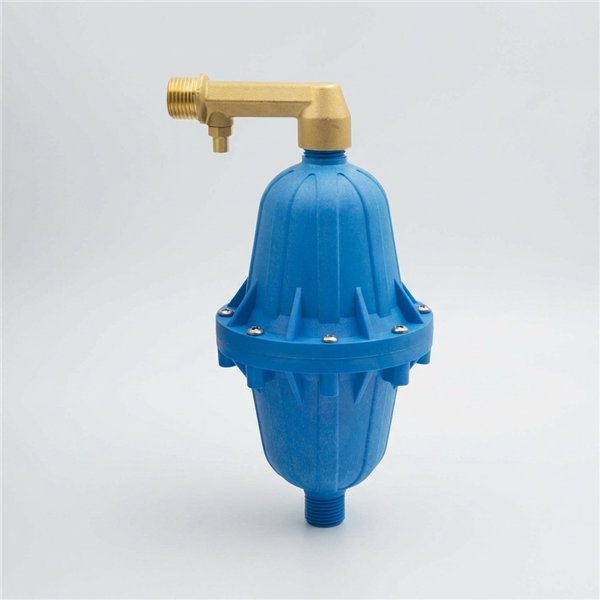

Alimentatore d'aria 1/2" per Autoclavi fino 500L Effetto Venturi 10b LUFT

L'Alimentatore d'Aria LUFT è un dispositivo per l'installazione in impianti con autoclave, progettato per stabilizzare il livello del cuscino d'aria e garantire il corretto funzionamento dell'autoclave.

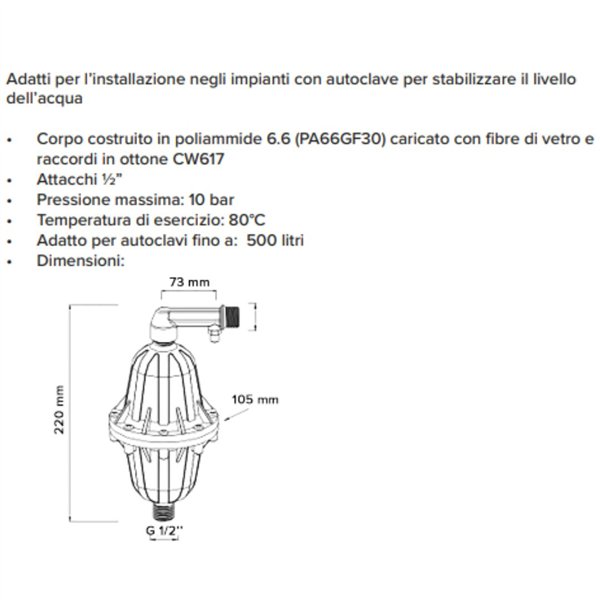

Caratteristiche Tecniche:

• Installazione: Verticale
• Impiego: Per autoclavi fino a 500 litri
• Corpo: Poliammide 6.6 (PA66GF30) caricato con fibre di vetro
• Raccordi: Ottone CW617
• Fluido: Acqua
• Pressione esercizio max: 10 bar
• Temperatura esercizio: 80°C
• Attacchi: 1/2" Maschio-Maschio
• Dimensioni: H.220mm x Ø105mm

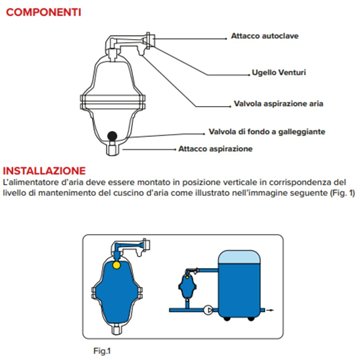

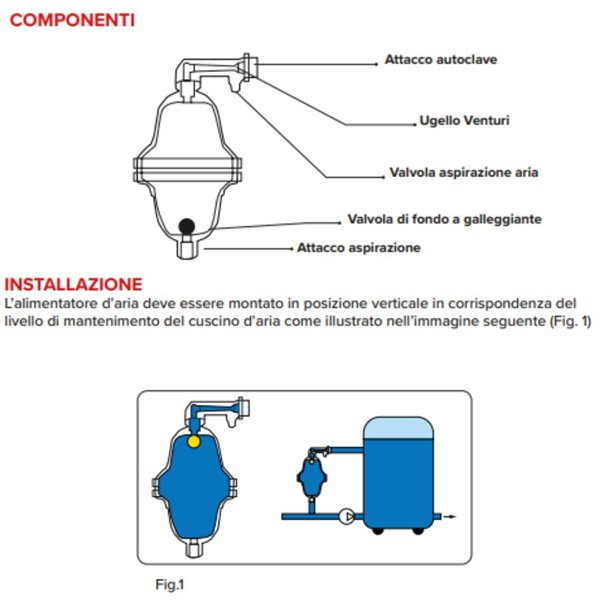

Componenti:

• Attacco autoclave superiore
• Ugello Venturi
• Valvola aspirazione aria
• Valvola di fondo a galleggiante
• Attacco aspirazione inferiore

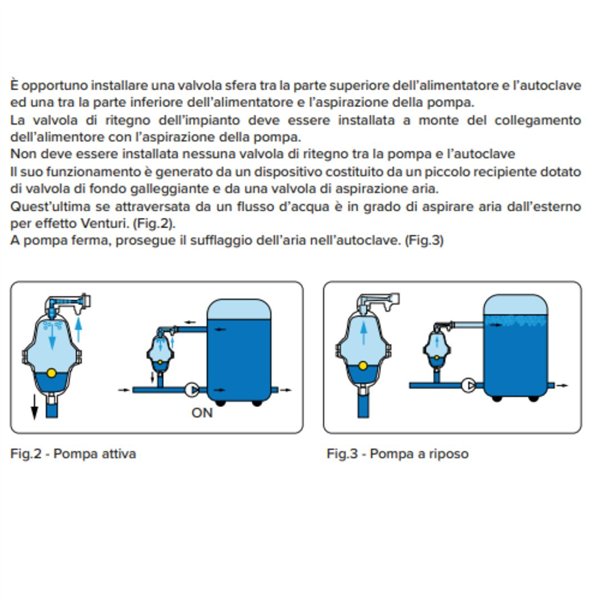

Funzionamento Effetto Venturi:

Il funzionamento è basato su un dispositivo costituito da un recipiente dotato di valvola di fondo a galleggiante e valvola di aspirazione aria. Quando attraversata dal flusso d'acqua, la valvola aspira aria dall'esterno per effetto Venturi. A pompa attiva, l'acqua passa attraverso l'ugello Venturi creando una depressione che aspira aria nel sistema. A pompa ferma, prosegue il sufflaggio dell'aria nell'autoclave, mantenendo costante il cuscino d'aria.

Vantaggi:

• Stabilizza automaticamente il livello del cuscino d'aria
• Corpo in poliammide rinforzata con fibre di vetro
• Raccordi in ottone resistenti alla corrosione
• Funzionamento automatico tramite effetto Venturi
• Adatto per autoclavi fino a 500 litri
• Valvola a galleggiante per controllo livello
• Temperatura esercizio fino a 80°C
• Pressione massima 10 bar

Applicazioni:

Impianti idrici con autoclave domestici e condominiali, sistemi di pressurizzazione acqua, impianti di sollevamento, gruppi di pressurizzazione fino a 500 litri.

Installazione:

L'alimentatore deve essere montato in posizione verticale in corrispondenza del livello di mantenimento del cuscino d'aria. Installare una valvola a sfera tra la parte superiore dell'alimentatore e l'autoclave, e una tra la parte inferiore e l'aspirazione della pompa. La valvola di ritegno dell'impianto deve essere installata a monte del collegamento dell'alimentatore con l'aspirazione della pompa. Non installare valvole di ritegno tra pompa e autoclave.

Regolazione:

Il corretto funzionamento comporta un'aspirazione dell'aria di circa 30 secondi ad ogni avviamento della pompa. Questa condizione si ottiene regolando la valvola a sfera posta sull'aspirazione della pompa. Per ottenere un cuscino d'aria sufficiente possono essere necessari alcuni giorni di regolare funzionamento.

Manutenzione:

Controllare periodicamente la pulizia della valvola di aspirazione aria che potrebbe sporcarsi per presenza di calcare e impurità. Mantenere la valvola sempre in ottima efficienza.

Note:

Quando la pompa è alimentata da tubazione in pressione, è necessario che la pressione dell'autoclave sia maggiore di circa 1,7 volte quella della pompa affinché l'alimentatore funzioni correttamente.
