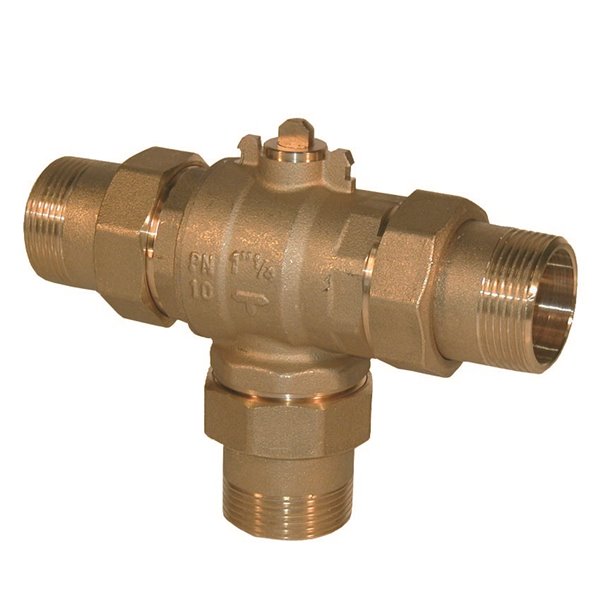

Valvola a sfera motorizzata a 3 vie deviatrice a 3 fori valv.sfera3vie miscelatrice 1" bocchet.

Il corpo valvola è dotato di una sfera la cui particolare lavorazione permette l'uscita del flusso, in ingresso dalla via comune laterale (A), direttamente dall'altra via laterale (B) o la deviazione su quella centrale (C). Questa manovra si ha per rotazione della sfera di 90°, con l'indicazione esterna della posizione della via aperta, diretta o deviata centrale, anche con servomotore innestato. La valvola motorizzata puo' essere comandata da: un termostato-cronotermostato a 3 contatti con contatto in deviazione (se monta un servomotore con comando a 3 fili); un termostato-cronotermostato con contatto d'interruzione (se monta un servomotore con comando a 2 fili e relè incorporato). Caratteristiche tecniche: Impiego: impianto a pannelli solari con integrazione caldaia Fluido: acqua, soluzioni glicolate Corpo: ottone Tenute: PTFE/EPDM P.E.: 10 bar T.E.°C: -10° ÷ +110°C Il corpo valvola è dotato di una sfera con 3 fori disposti a T. La deviazione del flusso dalla via centrale (A) a quelle laterali (B o C) si ha per rotazione della sfera di 90°. La valvola è azionata da un servomotore elettrico bidirezionale con rotazione di 90° reversibile, accoppiato al corpo valvola con un innesto rapido a baionetta. Installazione: La valvola di zona a 3 vie deviatrice a 3 fori può essere installata sulla tubazione dell'impianto in uno qualsiasi dei 2 versi, tenendo la via centrale A come via comune
