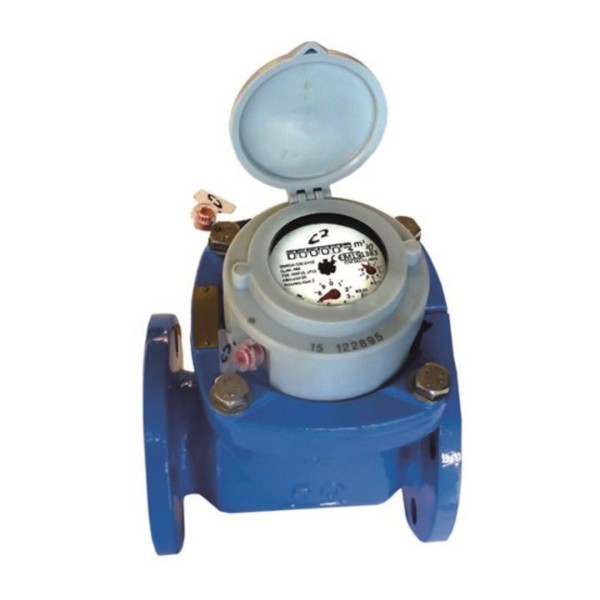

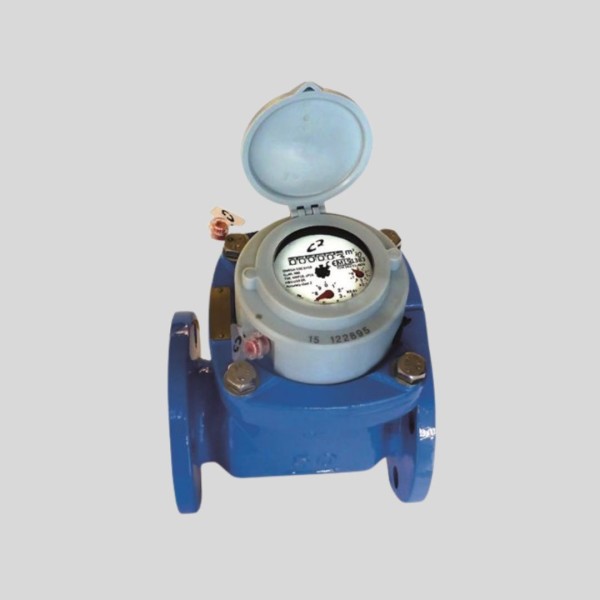

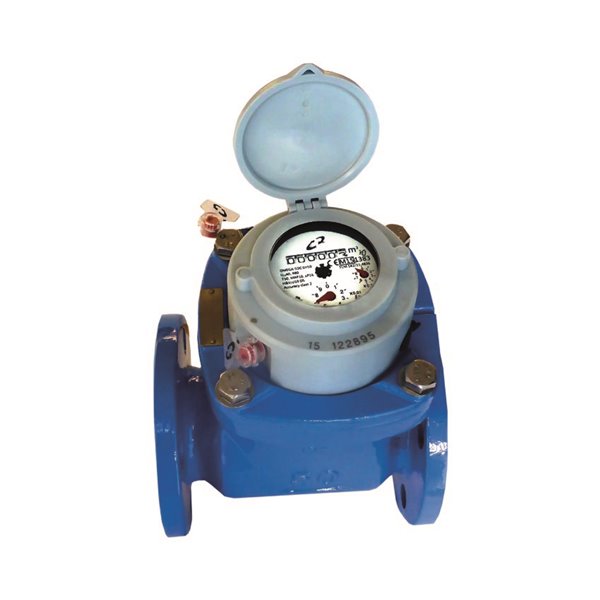

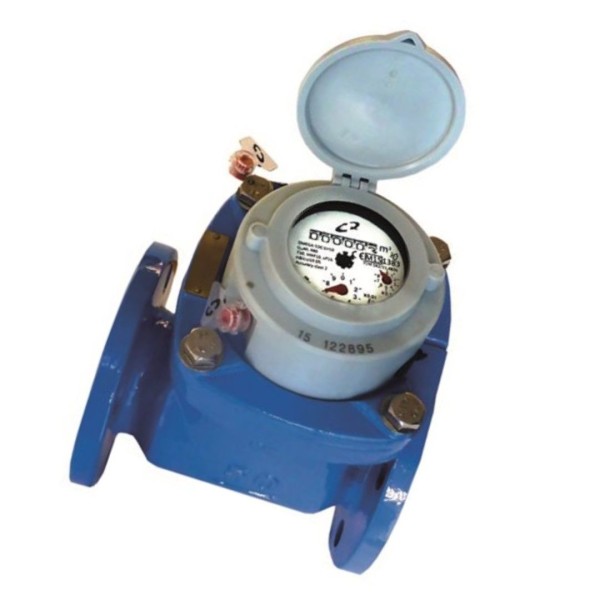

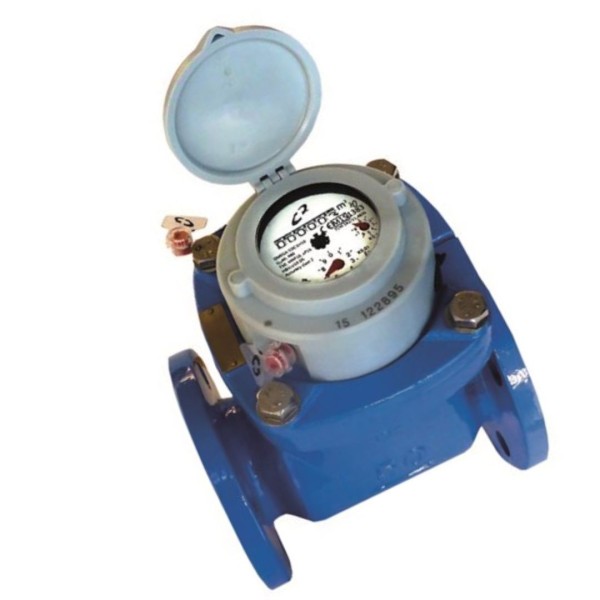

Contatore Woltmann Delta DN200 PN16 Quadrante Estraibile - Turbina Tangenziale - Uscita Impulsiva 100/1000

Il Contatore Woltmann Serie Delta DN200 PN16 è uno strumento di misura professionale progettato specificamente per applicazioni irrigue e per acqua prelevata direttamente da invasi, canali, fiumi e pozzi artesiani. Dotato di turbina tangenziale e quadrante asciutto super-dry, garantisce precisione e affidabilità anche in presenza di acqua non filtrata con piccoli corpi in sospensione.

Caratteristiche Principali:

• Turbina tangenziale: Il mulinello invade solo parzialmente la sezione di passaggio, riducendo le perdite di carico.
• Quadrante estraibile: Permette facile lettura e manutenzione senza necessità di smontare il contatore dalla tubazione.
• Quadrante asciutto super-dry: Protezione ottimale del meccanismo di conteggio e maggiore durata.
• Omologazione MID: Conforme alla direttiva europea sugli strumenti di misura.
• Uscita impulsiva: Predisposizione di serie per uscite impulsive (100 o 1000 litri per impulso).
• Acqua non filtrata: Progettato per funzionare anche con piccoli corpi in sospensione.
• Alta portata: Portata transitoria Q2 di 25200 l/h.

Scheda Tecnica:

• Modello: Contatore Woltmann Serie Delta
• Diametro Nominale: DN200
• Pressione Nominale: PN16
• Omologazione: MID (Measuring Instruments Directive)
• Classe Metrologica: R40
• Classe Temperatura: T50
• Installazione: Orizzontale o Verticale
• Fluido: Acqua non filtrata con piccoli corpi in sospensione
• Pressione di Esercizio: 16 bar
• Temperatura di Esercizio: Fino a 50°C
• Portata Transitoria Q2: 25200 l/h
• Portata Minima Q1: 15750 l/h
• Impulsi: 100 o 1000 litri per impulso
• Tipo Quadrante: Asciutto super-dry estraibile
• Tipo Turbina: Tangenziale

Applicazioni:

Questo contatore Woltmann è ideale per sistemi di irrigazione agricola, consorzi di bonifica, impianti di pompaggio da fiumi e canali, pozzi artesiani, reti idriche industriali e qualsiasi applicazione che richieda la misurazione di grandi portate d'acqua anche in presenza di piccole particelle in sospensione. Particolarmente indicato per ambienti dove non è disponibile acqua filtrata.

Vantaggi della Turbina Tangenziale:

La tecnologia a turbina tangenziale offre numerosi vantaggi: il mulinello invade solo parzialmente la sezione di passaggio dell'acqua, riducendo significativamente le perdite di carico e permettendo il passaggio di piccoli detriti senza danneggiare il meccanismo. Questo design garantisce maggiore affidabilità e minor necessità di manutenzione rispetto ai contatori tradizionali.

Quadrante Asciutto Super-Dry Estraibile:

Il quadrante asciutto super-dry protegge completamente il meccanismo di lettura dall'acqua, prevenendo appannamenti e garantendo sempre una lettura chiara e precisa. La caratteristica estraibile permette di rimuovere il quadrante per ispezione o manutenzione senza dover interrompere il flusso o smontare il contatore dalla tubazione, riducendo drasticamente i tempi di intervento.

Uscita Impulsiva Integrata:

La predisposizione di serie per uscite impulsive (configurabile a 100 o 1000 litri per impulso) permette il collegamento a sistemi di telecontrollo, datalogger, centraline di irrigazione e software di gestione idrica. Questa funzionalità è essenziale per il monitoraggio remoto dei consumi e l'automazione degli impianti irrigui.

Installazione:

Il contatore può essere installato sia in posizione orizzontale che verticale, offrendo massima flessibilità in fase di progettazione dell'impianto. È importante garantire tratti rettilinei di tubazione a monte e a valle secondo le specifiche del produttore per assicurare la massima precisione di misurazione.

Versioni Disponibili:

Oltre alla versione DN200, il contatore Woltmann Serie Delta è disponibile su richiesta in dimensioni da DN50 fino a DN300 (12"), permettendo di adattarsi a qualsiasi esigenza di portata e diametro della tubazione.
