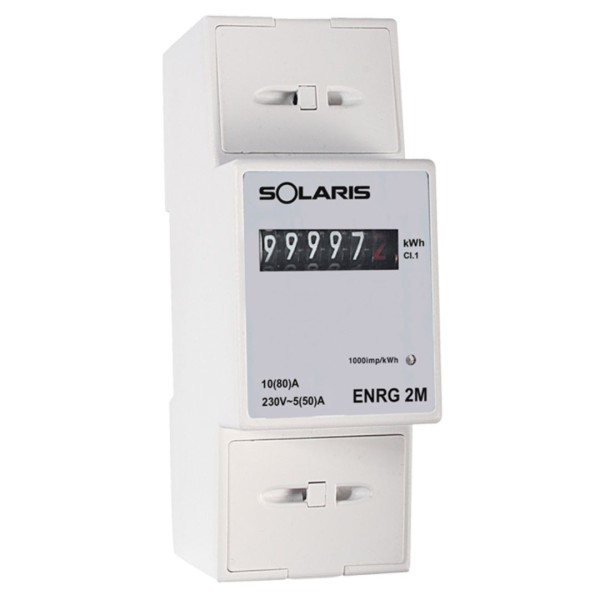

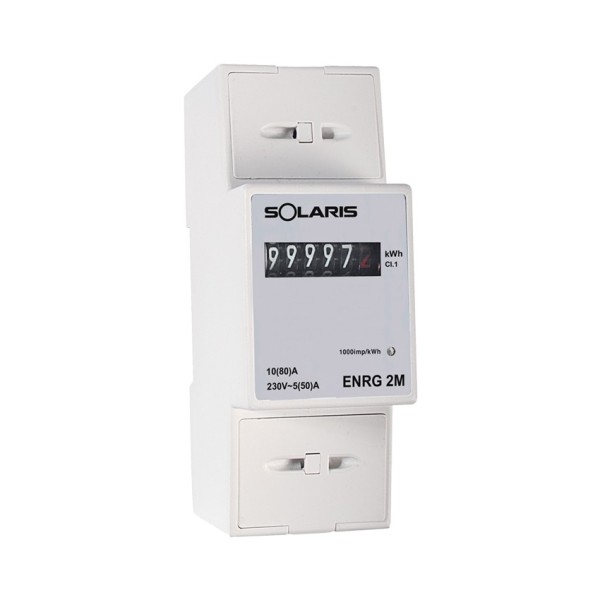

Il Contatore Energia Monofase 80A è un contatore elettromeccanico modulare a inserimento diretto progettato per la contabilizzazione dell'energia elettrica in ambito civile e industriale. Dotato di uscita open collector per il telerilevamento dei consumi.
Caratteristiche Principali:
Tipo: Contatore energia meccanico monofase a inserimento diretto
Corrente nominale: 10A, massima misurabile 80A
Tensione di alimentazione: 230V 50Hz
Dimensioni: 2 moduli DIN standard
Display: Registro meccanico 5 cifre + decimale rosso
Classe di precisione: 1
Uscita: Open collector per telelettura
Specifiche Tecniche:
Tensione alimentazione: 230V
Frequenza: 50Hz
Corrente nominale: 10A
Corrente massima misurabile: 80A
Corrente minima misurabile: 40mA
Potenza assorbita: inferiore a 0.4W
Classe di precisione: 1
Moduli DIN: 2
Display: 5 cifre + 1 decimale rosso
Temperatura di funzionamento: -20°C / +65°C
Categoria protezione: II
Grado di protezione: IP20 (senza coprimorsetti)

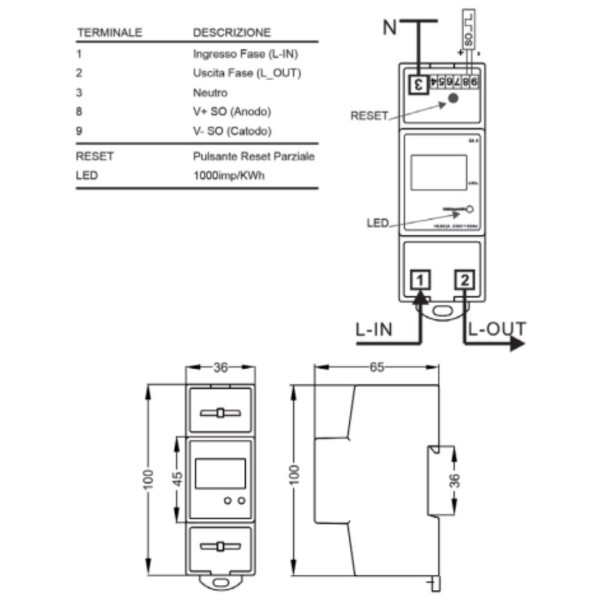

Uscita Open Collector:
Tensione alimentazione esterna: 12-27 VDC
Corrente: inferiore a 27mA
Frequenza impulsi: 1000 imp/kWh
Durata impulso: 90ms
Lunghezza massima connessione: 20m
Applicazioni:
Il contatore è ideale per la contabilizzazione dell'energia elettrica in:
Condomini e edifici residenziali (sotto-contatori per singoli appartamenti)
Aree produttive e industriali
Centri commerciali e uffici
Impianti fotovoltaici per misura produzione
Quadri elettrici per monitoraggio consumi di linea
Vantaggi:
Inserimento diretto fino a 80A senza necessità di TA
Dimensioni compatte: solo 2 moduli DIN
Display meccanico affidabile e di facile lettura
Uscita open collector per sistemi di telelettura e building automation
Elevata precisione classe 1
Ampio range di temperatura operativa
Basso assorbimento (inferiore a 0.4W)
Installazione:

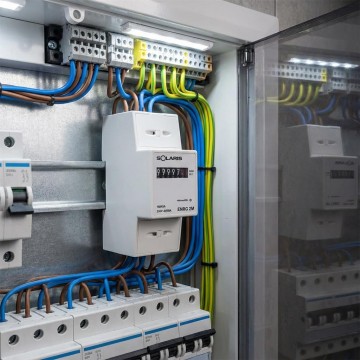

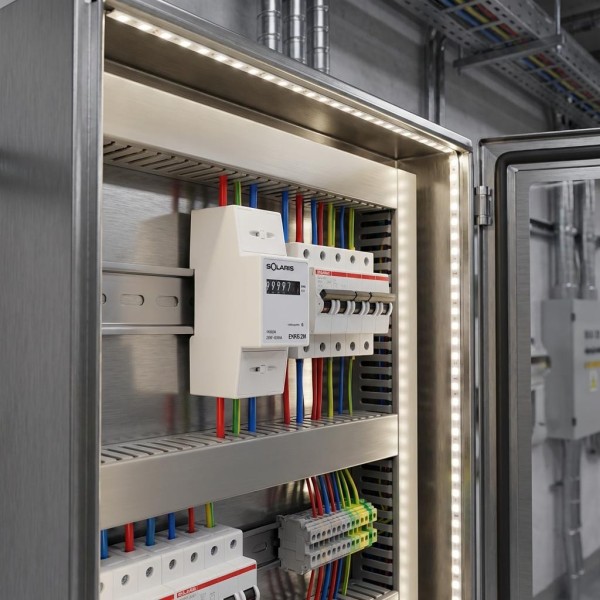

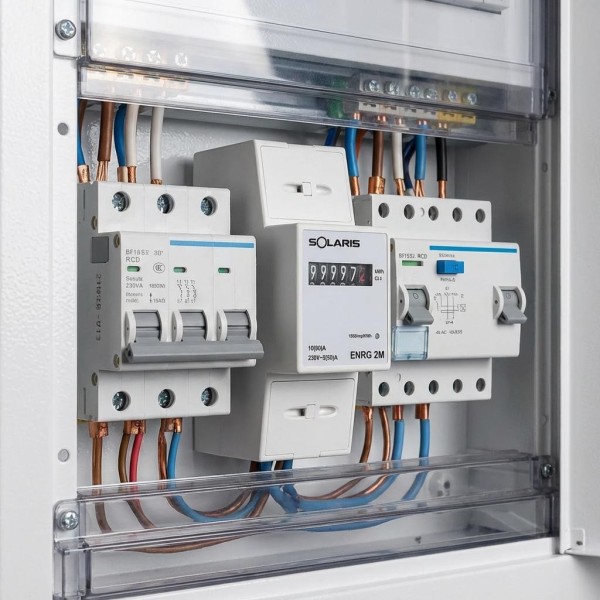

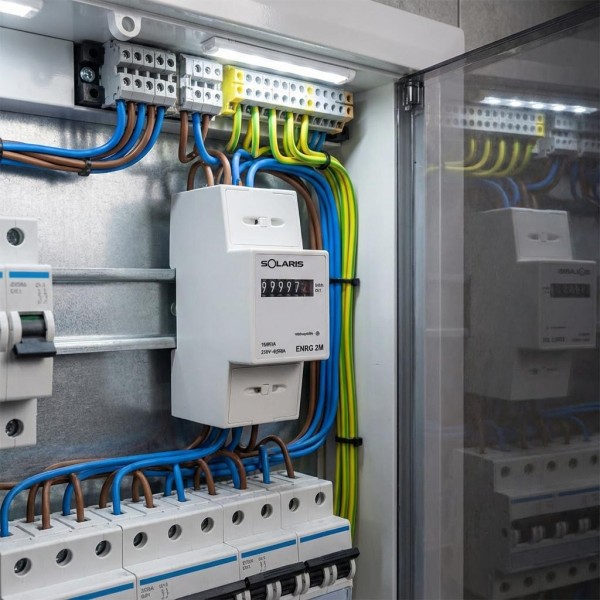

Il contatore si installa su barra DIN standard in quadri elettrici. Il collegamento è a inserimento diretto (senza trasformatori amperometrici) per correnti fino a 80A. L'uscita open collector può essere collegata a sistemi di monitoraggio remoto per la telelettura dei consumi energetici.
Note:
Classe di precisione 1 conforme alle normative vigenti. Installazione da effettuarsi da parte di personale qualificato nel rispetto delle norme di sicurezza elettrica. Per correnti superiori a 80A è necessario utilizzare trasformatori amperometrici esterni.
Contatore d'energia meccanico modulare monofase 2 moduli DIN, inserimento diretto fino a 80A con uscita open collector. Display 5 cifre + decimale rosso. Classe di precisione 1. Ideale per contabilizzazione energia in aree civili e industriali.
