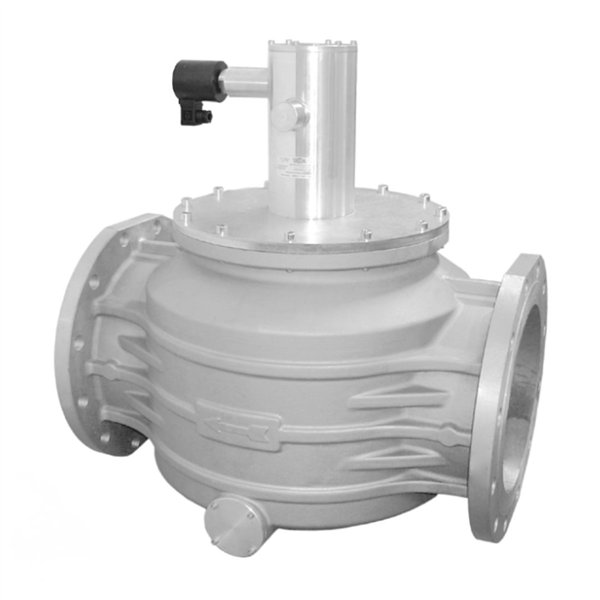

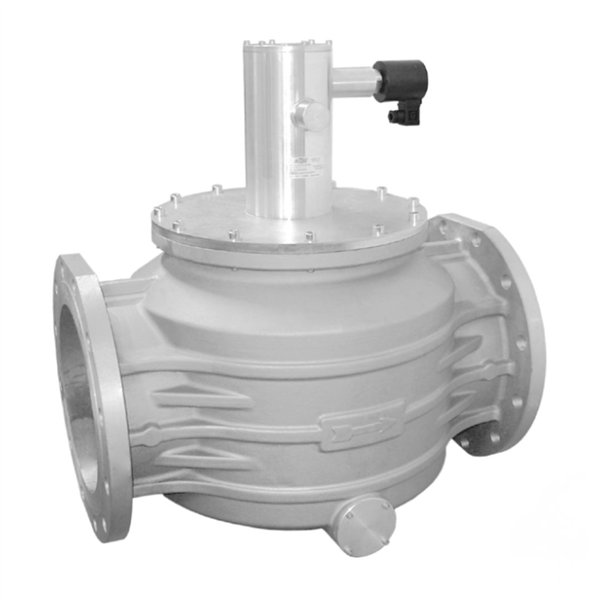

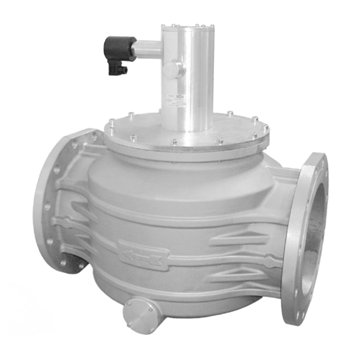

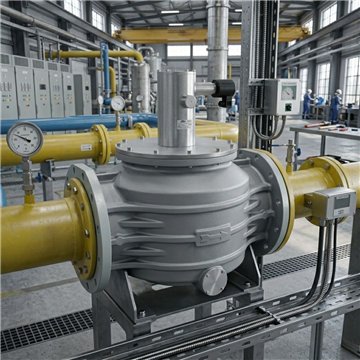

Elettrovalvola Riarmo Manuale Gas DN200 PN16 6bar 230V AC Madas M16/RM N.C.

L'Elettrovalvola a Riarmo Manuale Normalmente Chiusa Madas M16/RM N.C. DN200 PN16 6 bar 230V AC è un dispositivo di sicurezza per l'intercettazione del gas in impianti di medie e grandi dimensioni, progettata per garantire massima affidabilità e conformità normativa.

Caratteristiche Tecniche:

• Diametro nominale: DN200
• Pressione nominale: PN16
• Pressione massima di esercizio: 6 bar (600 kPa)
• Alimentazione elettrica: 230V AC 50-60 Hz monofase
• Potenza assorbita: 18 VA
• Tolleranza tensione: -15% ... +10%
• Funzionamento: Normalmente chiusa con riarmo manuale
• Materiale corpo: Ghisa
• Attacchi: Flangiati PN16 secondo ISO 7005 / EN 1092-1
• Cablaggio elettrico: Pressacavo M20x1,5
• Tempo di chiusura: < 1 secondo
• Grado di protezione: IP65
• Classe: B
• Resistenza meccanica: Gruppo 2
• Temperatura ambiente: -20°C ÷ +60°C
• Organo filtrante: Non previsto su DN200

Conformità Normativa:

• Norma di riferimento: EN 161 - EN 13611
• Regolamento UE 2016/426 (Apparecchi che bruciano carburanti gassosi)
• Direttiva PED 2014/68/UE (Attrezzature a pressione)
• Direttiva EMC 2014/30/UE
• Direttiva LVD 2014/35/UE
• Direttiva RoHS II 2011/65/UE + 2015/863/UE
• Certificazione: CE-51AT1440

Vantaggi:

• Riarmo manuale per massima sicurezza operativa
• Alimentazione 230V AC standard per impianti civili e industriali
• Chiusura automatica in mancanza di tensione (black out)
• Riarmo possibile solo in presenza di tensione e assenza segnali pericolo
• Corpo robusto in ghisa per applicazioni industriali
• Attacchi flangiati PN16 standard ISO 7005
• Classe B per tenuta in controflusso 50 mbar (5 kPa)
• Grado di protezione IP65 per installazioni interne ed esterne
• Temperatura di esercizio estesa -20°/+60°C
• Tempo di chiusura inferiore a 1 secondo
• Predisposta per installazione kit CPI (optional)

Funzionamento:

L'elettrovalvola è di tipo normalmente chiusa: alimentando semplicemente la bobina la valvola non si apre. Per l'apertura è necessario agire manualmente sul meccanismo di riarmo girando l'apposita manopola con chiave commerciale da 32 mm. Questa caratteristica garantisce la massima sicurezza impedendo riarmi accidentali. La valvola si chiude automaticamente in caso di mancanza di tensione o su comando del sistema di rilevazione gas.

Applicazioni:

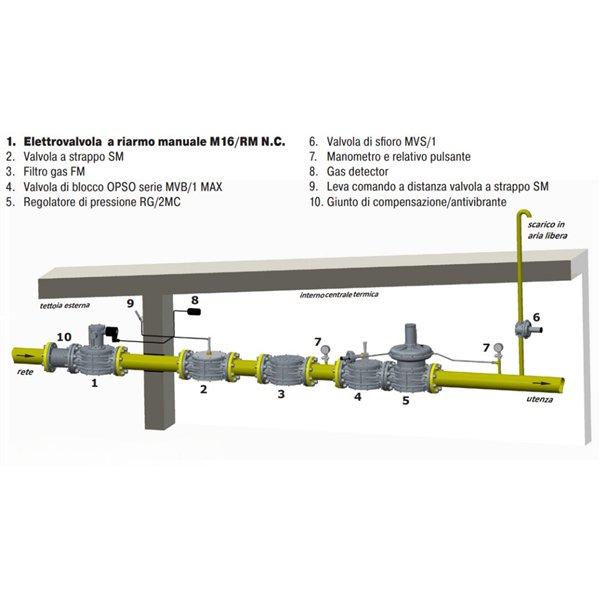

Impianti gas industriali di medie e grandi dimensioni, centrali termiche, gruppi di riduzione e misura gas, sistemi di sicurezza con rivelatori gas metano GPL ossido di carbonio, installazioni soggette a normativa EN 161, impianti con pressioni fino a 6 bar.

Installazione:

Installazione a parete con attacchi flangiati PN16. La freccia sul corpo deve essere orientata verso l'utenza. Riarmo manuale con chiave da 32 mm. È necessario prevedere a monte un filtro adeguato secondo EN 161. Il connettore elettrico va cablato con cavo 3x0,75 mm² doppia guaina idoneo per uso esterno. Per installazioni esterne prevedere protezione dalle intemperie. Consultare il manuale tecnico per istruzioni dettagliate di installazione e riarmo.

Manutenzione:

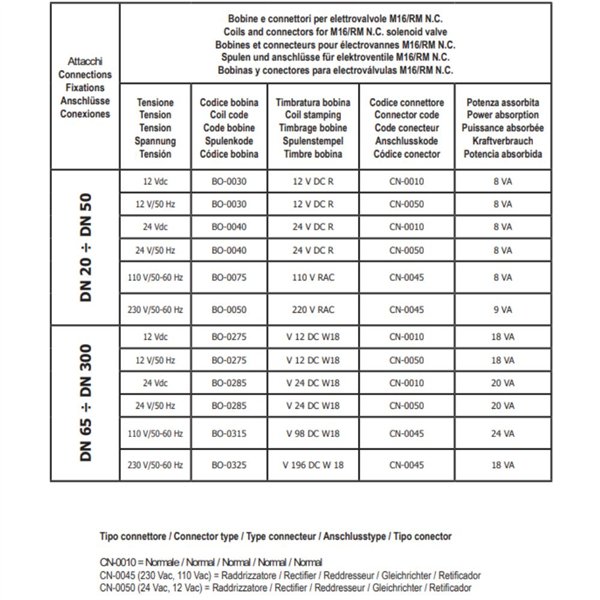

Verifiche periodiche di tenuta e funzionamento. Controllo serraggio bulloni flangia. Sostituzione bobina e/o connettore con ricambi originali Madas. In caso di ispezione interna, sostituzione guarnizioni prima del rimontaggio. Coppia di serraggio viti coperchio secondo specifiche EN 13611.

Note:

Elettrovalvola di sicurezza conforme alle principali normative europee per apparecchi gas. Alimentazione esclusivamente monofase 230V AC 50-60 Hz. Non funziona se alimentata con tensione trifase. Per applicazioni con biogas o elastomeri in FKM Viton, richiedere versioni speciali. Disponibile versione con CPI switch per segnalazione remota posizione obturatore.
