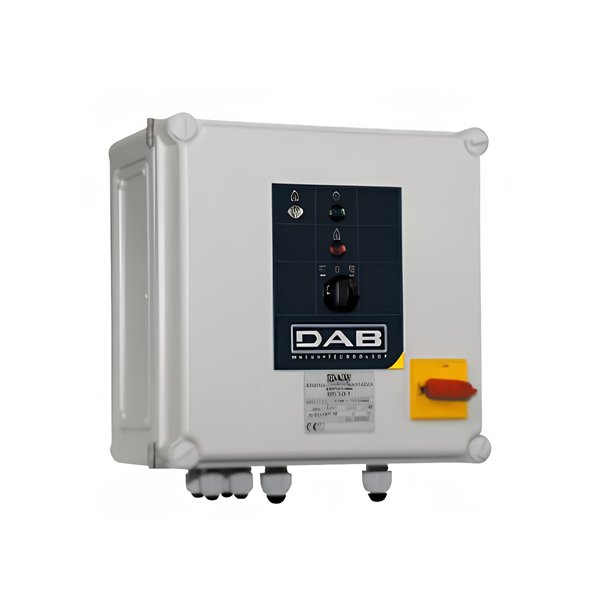

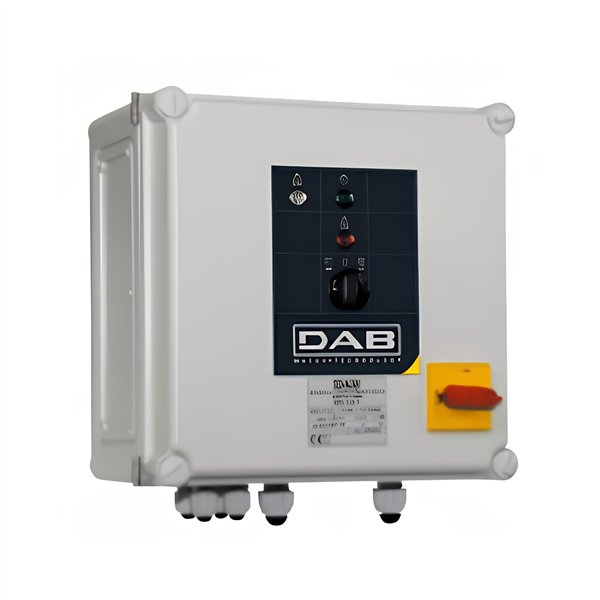

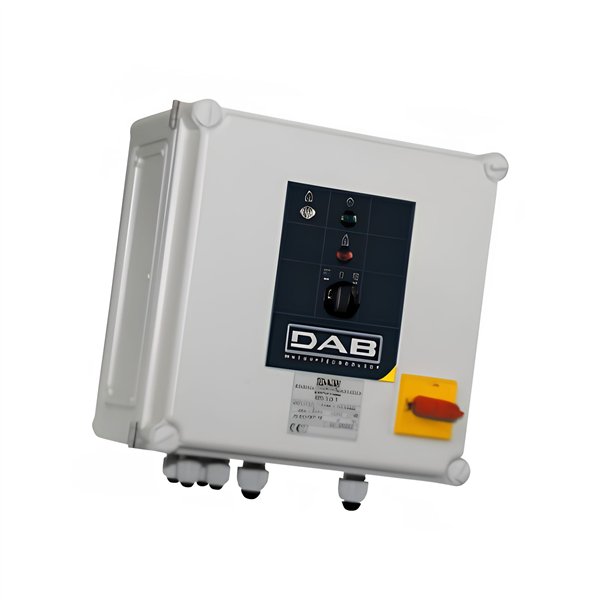

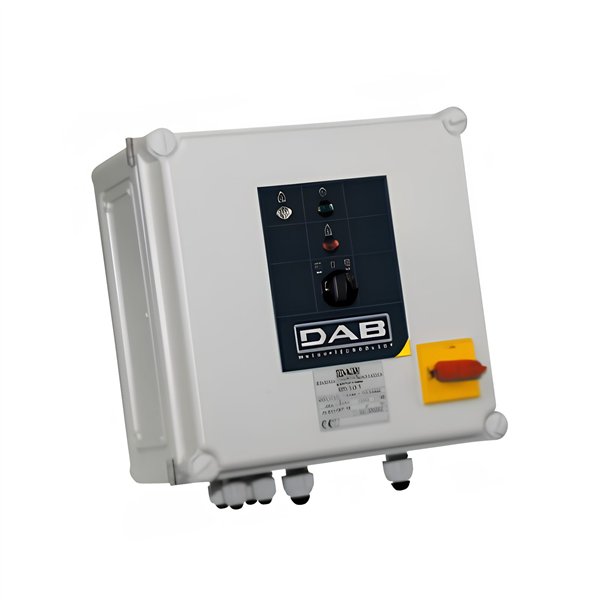

Il Quadro Elettrico di Protezione DAB ES 4 T è un quadro di comando e protezione per elettropompe sommerse trifase, pensato per gli impianti di prelievo d'acqua dal sottosuolo e per l'irrigazione. Protegge l'elettropompa contro la marcia a secco grazie alle sonde di livello e la salvaguarda da sovraccarichi e cortocircuiti, con riarmo manuale. È alloggiato in una cassetta in materiale termoplastico autoestinguente, adatta al montaggio a parete.
Il funzionamento si basa sul controllo del livello dell'acqua tramite elettrosonde: quando il livello scende sotto la soglia di sicurezza il quadro arresta la pompa, impedendone il funzionamento a secco che ne danneggerebbe la tenuta e il motore. Il quadro può essere configurato con 1, 2 o 3 sonde a seconda dell'impiego (ad esempio per gestire minimo e massimo livello in pozzi, cisterne o serbatoi) e interviene inoltre in caso di sovraccarico o cortocircuito, con ripristino manuale del funzionamento. Questa doppia protezione — idraulica (marcia a secco) ed elettrica (sovraccarico e cortocircuito) — prolunga la vita della pompa e dell'impianto.
Le sonde di livello sono il cuore della protezione contro la marcia a secco: immerse nel pozzo o nella cisterna, rilevano la presenza dell'acqua e comunicano al quadro quando il livello è sufficiente per far lavorare la pompa in sicurezza. Con la configurazione a più sonde è possibile gestire contemporaneamente il livello minimo di sicurezza e i livelli di avvio e arresto, automatizzando il riempimento o lo svuotamento di vasche e serbatoi. Quando il livello torna nella norma il quadro consente il riavvio della pompa, evitando inutili interruzioni del servizio.

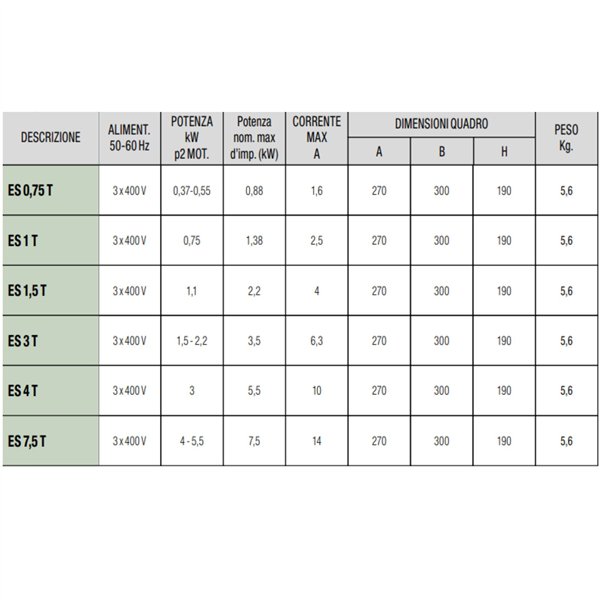

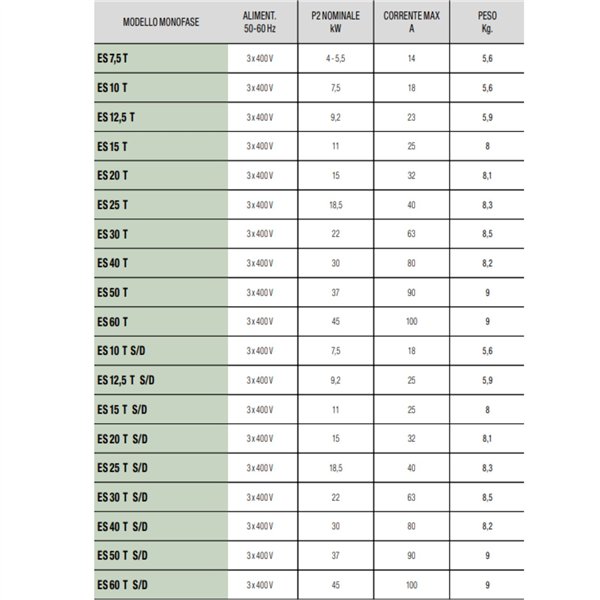

Caratteristiche Tecniche:
- Tipologia: quadro elettrico di protezione e comando per elettropompe sommerse trifase
- Alimentazione: 3x400V – 50/60 Hz
- Potenza motore (P2): 3 kW
- Potenza nominale massima d'impianto: 5,5 kW
- Corrente massima: 10 A
- Protezione contro la marcia a secco tramite sonde di livello
- Funzionamento con 1, 2 o 3 sonde secondo l'impiego
- Protezione da sovraccarichi e cortocircuiti a riarmo manuale
- Grado di protezione: IP55
- Campo di impiego: da -10°C a +40°C
- Cassetta in materiale termoplastico autoestinguente per montaggio a parete
- Dimensioni quadro: 270 x 300 x 190 mm
- Peso: 5,6 kg
Il quadro è alloggiato in una cassetta in materiale termoplastico autoestinguente con grado di protezione IP55, adatta al montaggio a parete anche in ambienti umidi o esterni riparati. La componentistica interna garantisce un intervento rapido e affidabile delle protezioni, mentre il riarmo manuale assicura che il ripristino avvenga solo dopo la verifica della causa dell'anomalia, a tutela dell'impianto e dell'operatore.
Dotazione:
- Una elettrosonda di livello
- Staffe di fissaggio a parete
- Predisposizione per il collegamento di 1, 2 o 3 sonde
Vantaggi:
- Protezione completa della pompa: marcia a secco, sovraccarico e cortocircuito
- Sonde di livello per la gestione automatica del pompaggio
- Configurabile con 1, 2 o 3 sonde in base all'impianto
- Cassetta IP55 autoestinguente, adatta anche ad ambienti esterni riparati
- Riarmo manuale per il ripristino sicuro dopo un'anomalia
- Completo di elettrosonda e staffe, pronto all'installazione
- Ampio campo di impiego termico, da -10°C a +40°C
- Componentistica affidabile per un funzionamento continuo e sicuro
Applicazioni:
Protezione e comando di elettropompe sommerse per il prelievo d'acqua dal sottosuolo: pozzi, cisterne e serbatoi. Impianti di irrigazione di orti, giardini e superfici agricole. Riempimento e svuotamento di vasche e serbatoi di accumulo, con controllo automatico del livello tramite sonde. Ideale ovunque sia necessario proteggere la pompa sommersa dal funzionamento a secco e dagli sbalzi elettrici. Adatto sia ad applicazioni domestiche e hobbistiche sia ad impieghi agricoli e di piccola entità industriale.
Il quadro si installa a parete tramite le staffe in dotazione, in posizione riparata, e si collega alla pompa e alle sonde di livello secondo lo schema fornito. Il collegamento elettrico deve essere eseguito da personale qualificato nel rispetto delle normative vigenti, verificando la compatibilità tra la corrente del quadro e l'assorbimento della pompa.
Con protezione da sovraccarichi, cortocircuiti e marcia a secco, il quadro ES 4 T è indicato per le elettropompe sommerse trifase fino a 10 A negli impianti di prelievo dal sottosuolo e di irrigazione, garantendo sicurezza e lunga durata della pompa.
