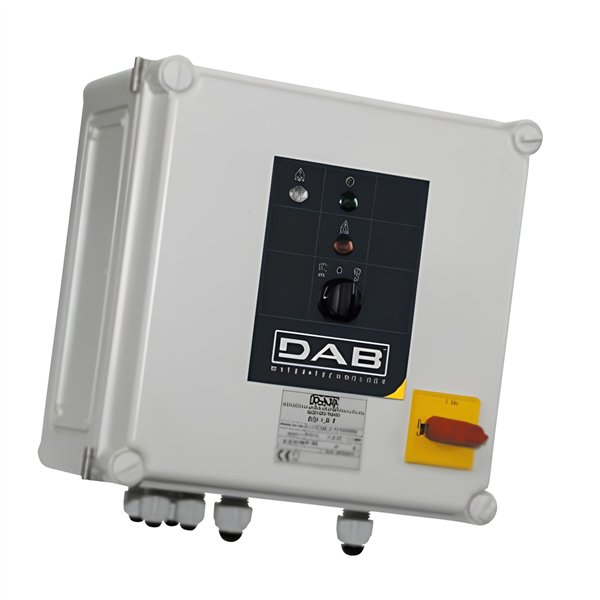

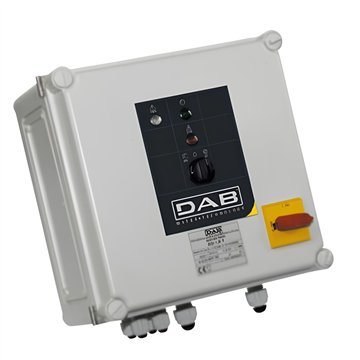

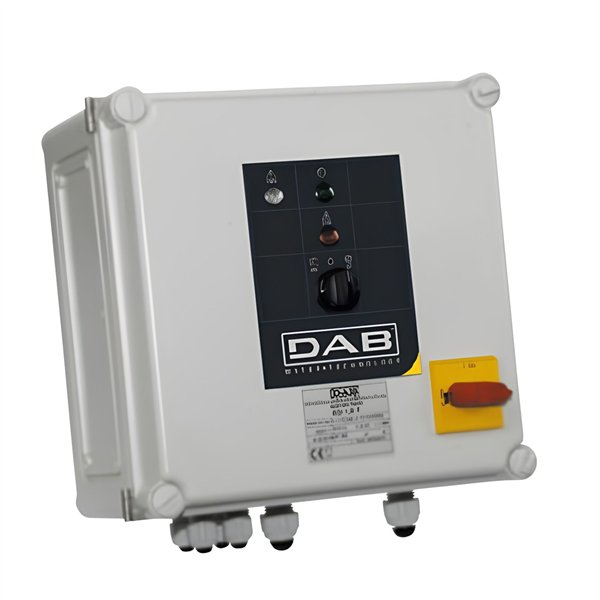

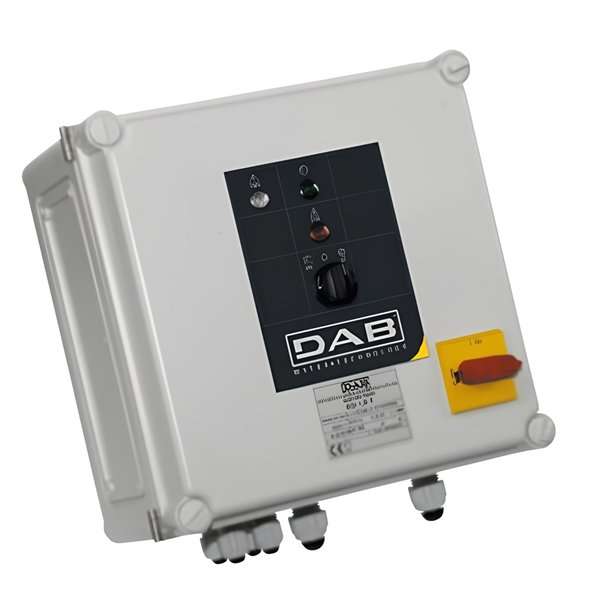

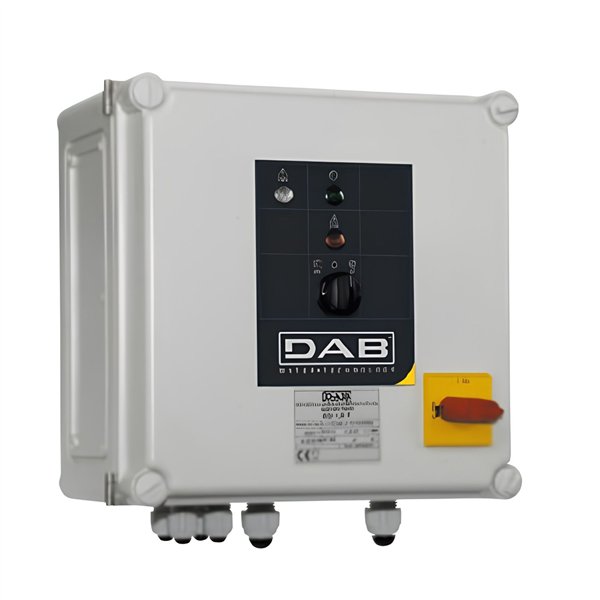

Il Quadro Elettromeccanico DAB ED11TSD comanda e protegge una elettropompa trifase con alimentazione 3~400 V 50 Hz, avviamento stella-triangolo e corrente massima 18 A. Il quadro è autoprotetto: interviene su sovraccarichi e cortocircuiti con riarmo manuale e gestisce il segnale di sovratemperatura quando il motore ne è provvisto. Sul fronte trovano posto il selettore Manuale-0-Automatico e le segnalazioni di presenza tensione, pompa in marcia e protezione intervenuta; il sezionatore di linea lucchettabile mette in sicurezza l'apparecchiatura durante gli interventi.
Caratteristiche Tecniche:
Tipologia: quadro elettromeccanico di protezione e comando per elettropompe
Numero massimo di pompe comandate: 1
Tipo di avviamento: stella-triangolo
Corrente massima: 18 A
Alimentazione: 3~400 V, 50 Hz (trifase)
Grado di protezione: IP55
Temperatura ambiente massima: 40 °C
Cassetta in materiale termoplastico autoestinguente con staffe di fissaggio
Protezione da sovraccarichi e cortocircuiti a riarmo manuale
Dotazione:
Sezionatore della linea di alimentazione con maniglia di blocco lucchettabile
Trasformatore autoprotetto per l'alimentazione dei comandi esterni
Morsetti per il collegamento dell'elettropompa e dei galleggianti o pressostati
Morsetti senza potenziale per il comando di un allarme remoto sonoro o visivo
Selettore Manuale-0-Automatico sul fronte quadro
Segnalazione di intervento della protezione amperometrica
Segnalazione di pompa in marcia
Segnalazione di presenza tensione
Vantaggi:
Quadro autoprotetto, con protezione da sovraccarichi e cortocircuiti integrata
Riarmo manuale: la pompa riparte solo dopo la verifica della causa dell'anomalia
Sezionatore lucchettabile per interventi in sicurezza sull'impianto
Comando manuale o automatico selezionabile dal fronte quadro
Contatti puliti per il rilancio dell'allarme a distanza
Grado di protezione IP55 per installazione in ambienti gravosi
Avviamento stella-triangolo per ridurre la corrente di spunto e le sollecitazioni su motore e rete
Applicazioni:
Comando e protezione di elettropompe trifase in impianti di sollevamento e drenaggio, stazioni di pompaggio, impianti di pressurizzazione e adduzione idrica, prelievo da pozzi, vasche e serbatoi. Il funzionamento automatico si ottiene collegando galleggianti o pressostati agli appositi morsetti, mentre il selettore sul fronte quadro consente il comando manuale per prove e manutenzioni.
La taglia intermedia della serie a pompa singola, adatta agli impianti in cui l'assorbimento del motore richiede una protezione amperometrica più ampia. Il collegamento elettrico va eseguito da personale qualificato, verificando la corrispondenza fra l'assorbimento del motore e la corrente di protezione del quadro.
Quadro elettromeccanico di comando e protezione DAB ED11TSD per una elettropompa trifase 3x400 V 50 Hz, avviamento stella-triangolo e corrente massima 18 A. Protegge il motore da sovraccarichi e cortocircuiti con riarmo manuale e ne gestisce la sovratemperatura, se predisposto. Completo di sezionatore lucchettabile, selettore Manuale-0-Automatico, morsetti per galleggianti o pressostati e contatti puliti per allarme remoto. Cassetta termoplastica autoestinguente, IP55.
