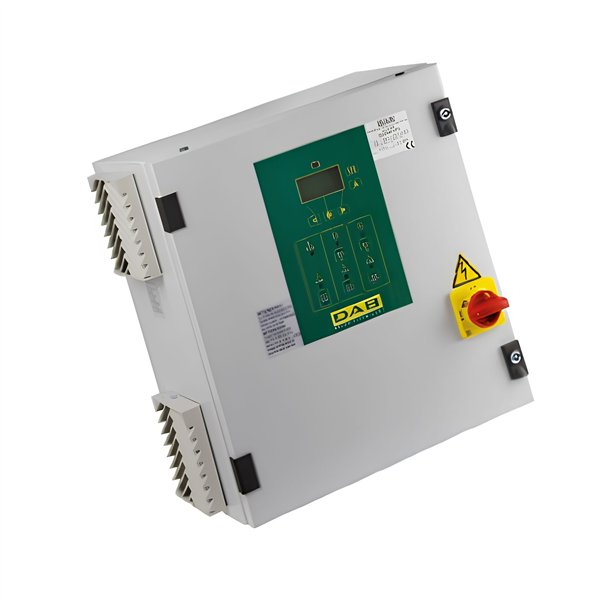

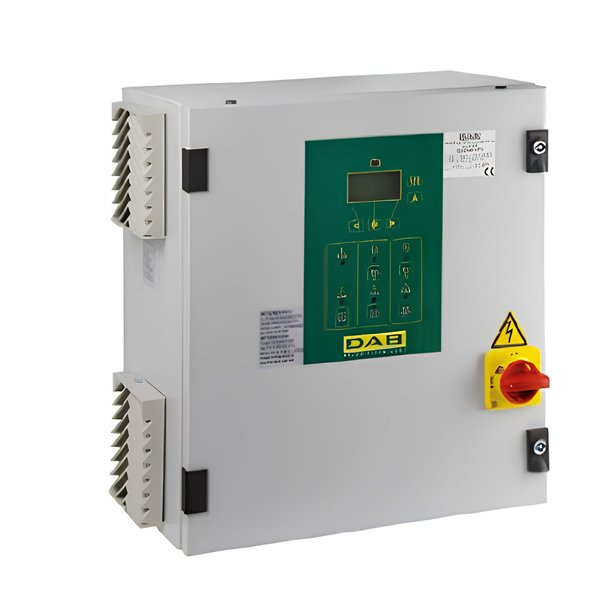

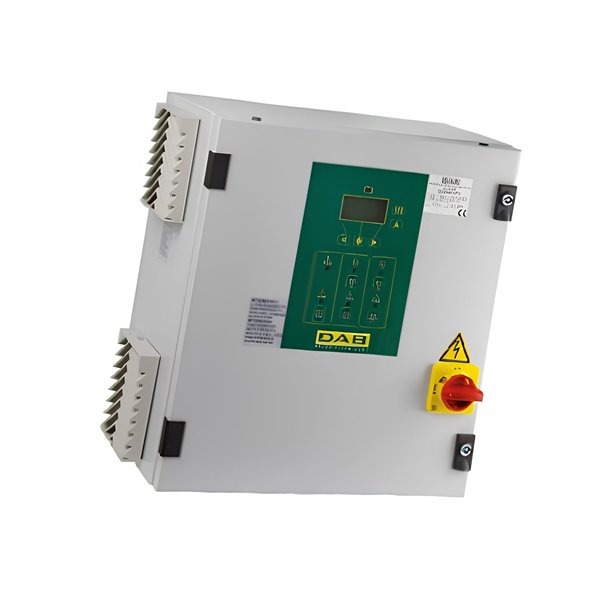

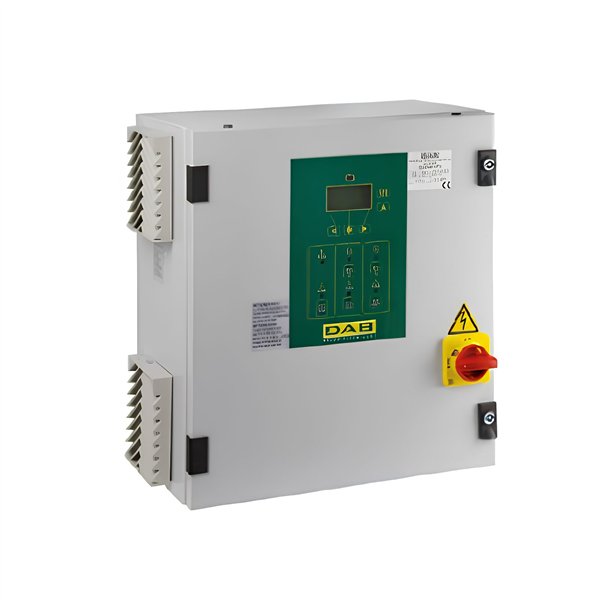

Il Quadro Elettrico con Inverter DAB EEG 11T è un quadro di controllo a velocità variabile per il comando di una elettropompa trifase 3~400 V, con potenza nominale P2 fino a 11 kW (15 HP) per pompa e corrente massima 24 A. Mantiene costante la pressione negli impianti a portata variabile ed è autoprotetto, con protezione delle elettropompe da sovraccarichi e cortocircuiti. Cassetta metallica IP54, 800x600x300 mm.
L'inverter regola con continuità la velocità di rotazione della pompa in funzione del segnale del trasmettitore di pressione, adeguando istantaneamente la prestazione alla richiesta dell'impianto ed eliminando gli avviamenti e gli arresti bruschi tipici della regolazione on-off.
Caratteristiche Tecniche:
Tipologia: quadro di controllo a velocità variabile con inverter
Numero di elettropompe comandate: 1
Potenza nominale P2 per pompa: 11 kW – 15 HP
Corrente massima quadro: 24 A
Alimentazione: 3~400 V, 50 Hz (trifase)
Grado di protezione: IP54
Dimensioni quadro: 800x600x300 mm
Cassetta metallica, quadro autoprotetto da sovraccarichi e cortocircuiti
Dotazione:
Spie di stato: marcia, blocco pompe, presenza tensione
Spie di allarme: marcia a secco e minima pressione
Scheda interfaccia con display a colori
Selettore di funzionamento MAN-0-AUT
Contatti per la segnalazione a distanza degli allarmi: inverter, blocco pompe, marcia a secco, sovrappressione
Protocollo di comunicazione ModBus
Vantaggi:
Pressione costante nell'impianto anche con portata fortemente variabile
Avviamenti e arresti controllati, senza colpi d'ariete
Protezione integrata contro sovraccarichi e cortocircuiti
Diagnostica immediata da display a colori e spie sul fronte
Allarmi rilanciabili a distanza e integrazione in supervisione via ModBus
Cassetta metallica IP54 per locali tecnici e centrali di pompaggio
Applicazioni:
Impianti di pressurizzazione e di circolazione a portata variabile: gruppi di pressurizzazione civili e industriali, reti idriche, impianti di riscaldamento e condizionamento, irrigazione e processi industriali in cui la pressione deve restare costante al variare del prelievo.
La taglia media della serie EEG, dimensionata per le elettropompe di centrali idriche civili e industriali di media potenza. Nella scelta va verificato che la corrente nominale della pompa sia inferiore alla corrente di uscita del quadro; il funzionamento richiede inoltre un trasmettitore di pressione, da installare sulla mandata.
Quadro elettrico con inverter DAB EEG 11T per il comando di una elettropompa trifase 3x400 V fino a 11 kW (15 HP) ciascuna, corrente massima 24 A. L'inverter regola la velocità di rotazione dell'elettropompa per mantenere costante la pressione negli impianti a portata variabile. Autoprotetto, protegge le elettropompe da sovraccarichi e cortocircuiti. Dotato di scheda interfaccia con display a colori, selettore MAN-0-AUT, spie di stato e allarme, contatti per la segnalazione a distanza e ModBus. Cassetta metallica IP54, 800x600x300 mm.
