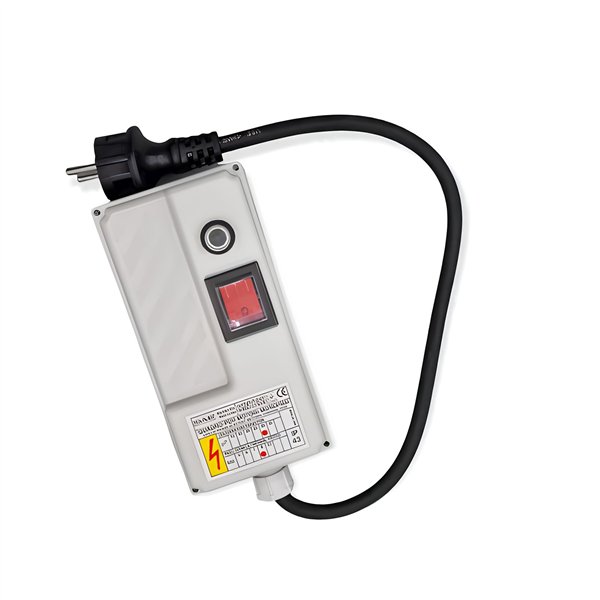

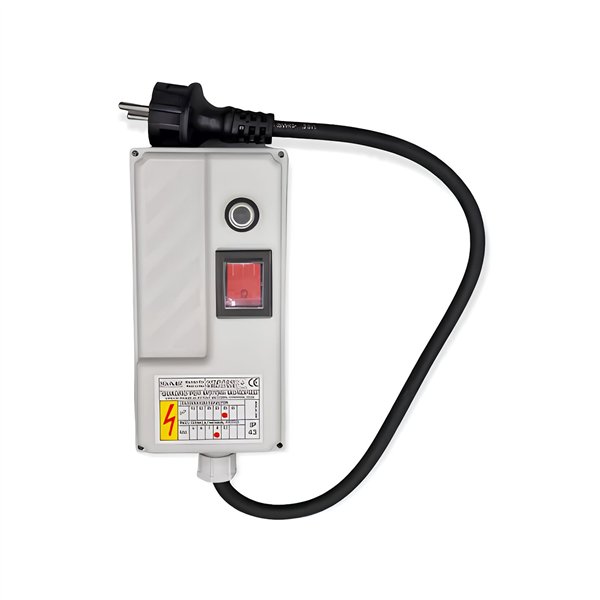

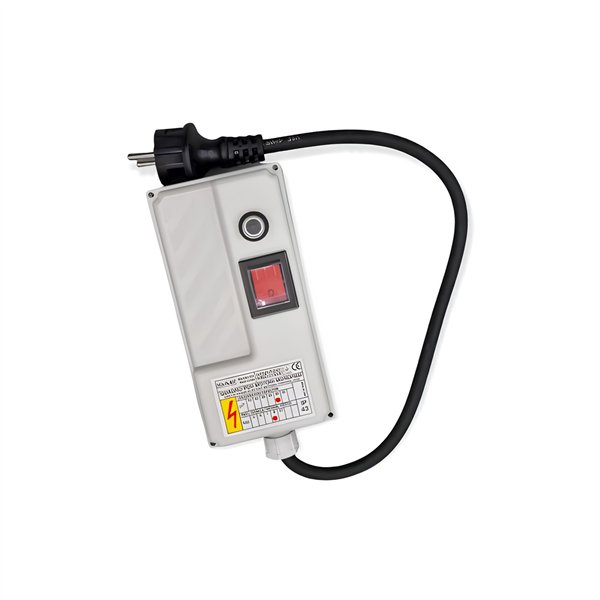

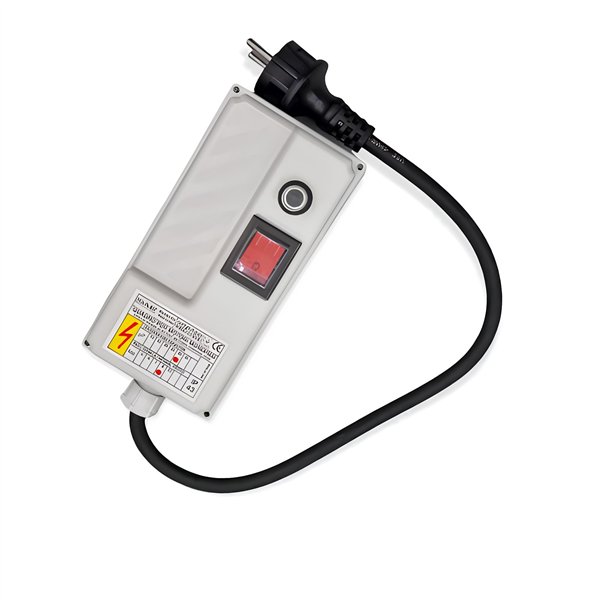

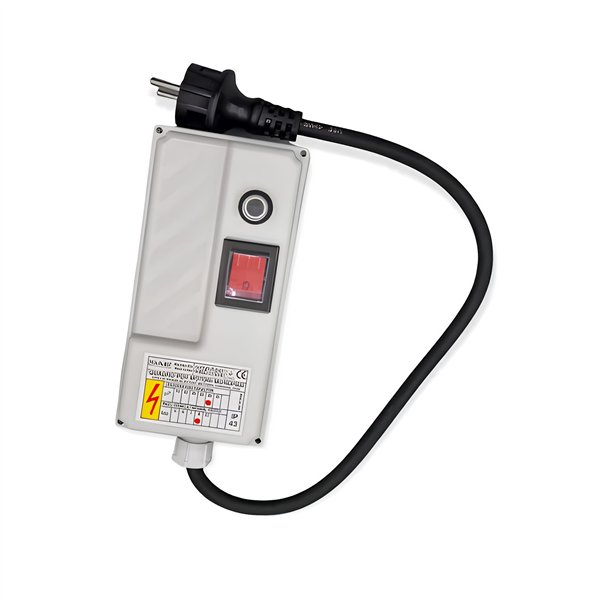

Il Quadro di Comando DAB CB 16/5 è la scatola di comando e protezione per elettropompe monofase 1~230 V con motore da 0,55 kW (0,75 HP). Contiene il condensatore di avviamento da 16 µF, la protezione termica con riarmo esterno manuale e l'interruttore generale bipolare luminoso, alloggiati in una scatola di materiale termoplastico antiurto con due pressacavi e grado di protezione IP43.
Nei motori monofase il condensatore è indispensabile per generare la coppia di avviamento: un valore errato può impedire l'avvio o provocare surriscaldamenti. Il quadro integra un condensatore già dimensionato per la classe di potenza del motore e la protezione termica con riarmo esterno manuale, che interrompe l'alimentazione in caso di sovraccarico e richiede il ripristino volontario dell'operatore dopo la verifica della causa.
Caratteristiche Tecniche:
Tipologia: quadro di comando con condensatore per elettropompe monofase
Alimentazione: 1~230 V, 50 Hz
Potenza nominale P2 motore: 0,55 kW – 0,75 HP
Corrente di protezione: 5 A
Condensatore di avviamento: 16 µF
Protezione termica con riarmo esterno manuale
Interruttore generale bipolare luminoso con segnalazione di presenza tensione
Scatola in materiale termoplastico antiurto con due pressacavi
Grado di protezione: IP43
Dimensioni: 85x170x65 mm
Peso lordo: 0,65 kg
Vantaggi:
Condensatore di avviamento già dimensionato per il motore
Protezione termica a riarmo manuale a tutela dell'avvolgimento
Interruttore generale bipolare con spia di presenza tensione
Scatola antiurto con due pressacavi per un cablaggio ordinato
Ingombro ridotto e peso contenuto, montaggio a parete
Nessun componente da reperire e cablare separatamente
Applicazioni:
Comando e protezione di elettropompe monofase negli impianti di prelievo d'acqua dal sottosuolo e di irrigazione: pozzi, cisterne, serbatoi e vasche di raccolta. Impiegato negli impianti domestici, hobbistici e di piccola agricoltura, dove la pompa viene comandata manualmente oppure attraverso un pressostato o un galleggiante.
Il quadro copre i motori monofase fino a 0,55 kW (0,75 HP): prima dell'installazione va verificato che potenza, assorbimento e capacità del condensatore corrispondano a quelli richiesti dall'elettropompa. Il collegamento elettrico va eseguito da personale qualificato nel rispetto delle normative vigenti.
Quadro di comando DAB CB 16/5 per elettropompe monofase 1~230 V con motore da 0,55 kW (0,75 HP), corrente di protezione 5 A e condensatore di avviamento da 16 µF. Il quadro è obbligatorio per il funzionamento delle elettropompe monofase che ne sono sprovviste. Integra la protezione termica con riarmo esterno manuale e l'interruttore generale bipolare luminoso, che segnala la presenza di tensione. Scatola in materiale termoplastico antiurto con due pressacavi, grado di protezione IP43, dimensioni 85x170x65 mm.
Pompa sommergibile DAB Nova 600 per drenaggio acque chiare e meteoriche, versione manuale senza galleggiante. 0,5 kW, 3,0A, 1x230V. Portata max 16 m³/h, prevalenza max 10,4 m, passaggio libero 10mm, livello min. aspirazione 30mm. Immersione max 7m. Cavo 10m. Corpo e girante in tecnopolimero, motore inox AISI 304, triplice tenuta in bagno d'olio. IP68. Peso 7 kg.
Elettropompa centrifuga autoadescante DAB Jet 151 T con corpo in ghisa, ideale per l'alimentazione idrica domestica, l'irrigazione e la pressurizzazione. Potenza 1,1 kW (1,5 HP), 5,2-3 A, 3x230-400V – 50Hz, classe IE3. Portata fino a 4,2 m³/h e prevalenza fino a 61 m, con ottime capacità di autoadescamento anche in presenza di bolle d'aria. Doppia girante per prevalenze elevate. Protezione IP44 (IP55 morsettiera), classe isolamento F, bocche 1¼”/1” GAS, peso 31 kg. Alimentazione trifase con collegamento a morsettiera.

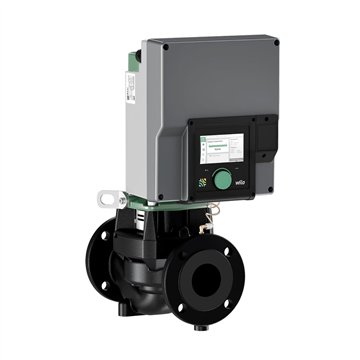

Pompa inline singola a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione integrato. Attacchi flangiati DN100 PN16, prevalenza fino a 39 m con portata massima di 140 m³/h e potenza motore di 7,5 kW, alimentazione trifase 3~400 V. Progettata per impianti di riscaldamento, condizionamento e refrigerazione, gestisce acqua e miscele acqua-glicole con temperatura del liquido da -20 °C a +140 °C.
