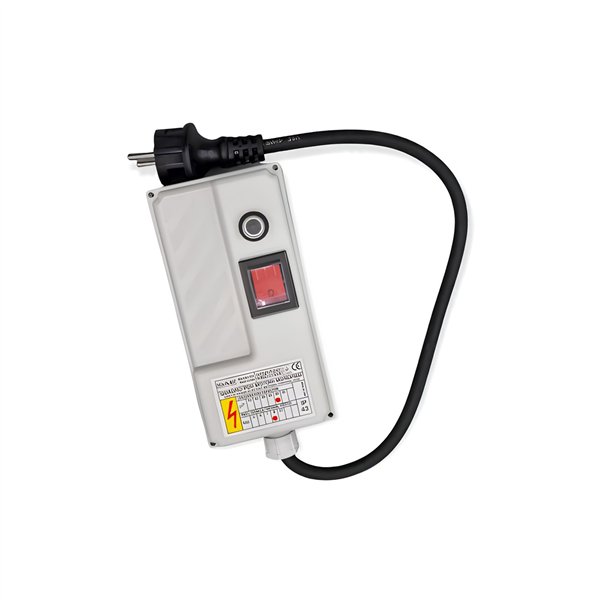

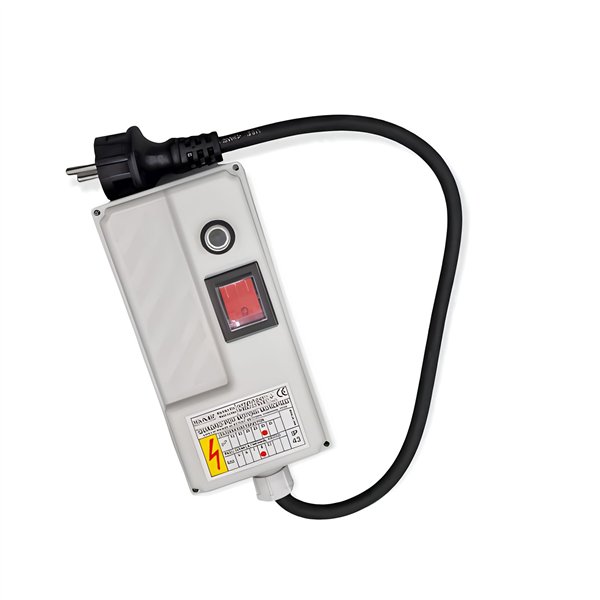

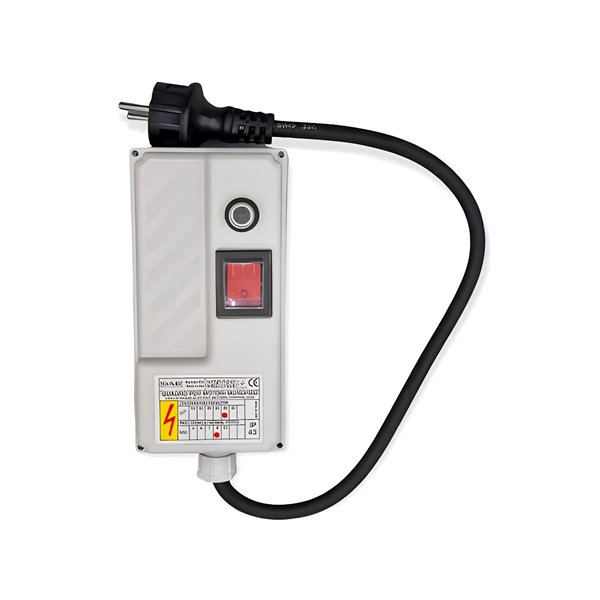

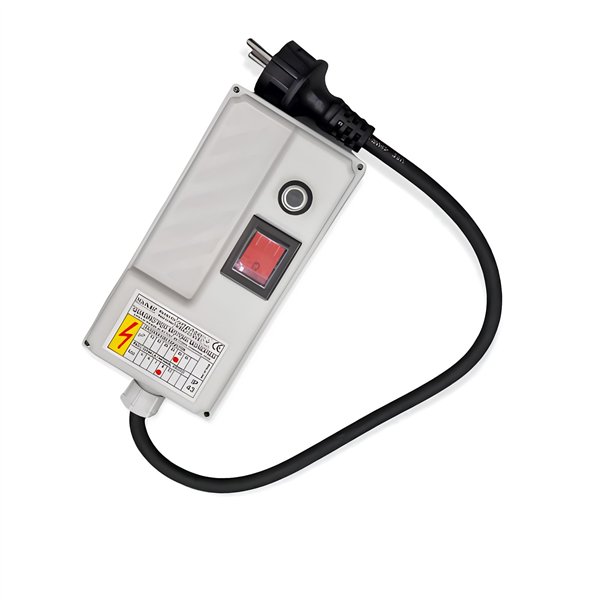

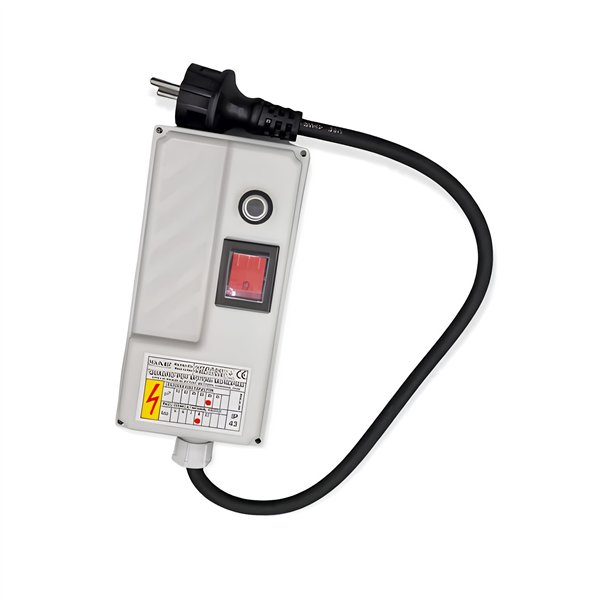

Il Quadro di Comando DAB CB 30/9 è la scatola di comando e protezione per elettropompe monofase 1~230 V con motore da 1,1 kW (1,5 HP). Contiene il condensatore di avviamento da 30 µF, la protezione termica con riarmo esterno manuale e l'interruttore generale bipolare luminoso, alloggiati in una scatola di materiale termoplastico antiurto con due pressacavi e grado di protezione IP43.
Nei motori monofase il condensatore è indispensabile per generare la coppia di avviamento: un valore errato può impedire l'avvio o provocare surriscaldamenti. Il quadro integra un condensatore già dimensionato per la classe di potenza del motore e la protezione termica con riarmo esterno manuale, che interrompe l'alimentazione in caso di sovraccarico e richiede il ripristino volontario dell'operatore dopo la verifica della causa.
Caratteristiche Tecniche:
Tipologia: quadro di comando con condensatore per elettropompe monofase
Alimentazione: 1~230 V, 50 Hz
Potenza nominale P2 motore: 1,1 kW – 1,5 HP
Corrente di protezione: 9 A
Condensatore di avviamento: 30 µF
Protezione termica con riarmo esterno manuale
Interruttore generale bipolare luminoso con segnalazione di presenza tensione
Scatola in materiale termoplastico antiurto con due pressacavi
Grado di protezione: IP43
Dimensioni: 85x170x65 mm
Peso lordo: 0,65 kg
Vantaggi:
Condensatore di avviamento già dimensionato per il motore
Protezione termica a riarmo manuale a tutela dell'avvolgimento
Interruttore generale bipolare con spia di presenza tensione
Scatola antiurto con due pressacavi per un cablaggio ordinato
Ingombro ridotto e peso contenuto, montaggio a parete
Nessun componente da reperire e cablare separatamente
Applicazioni:
Comando e protezione di elettropompe monofase negli impianti di prelievo d'acqua dal sottosuolo e di irrigazione: pozzi, cisterne, serbatoi e vasche di raccolta. Impiegato negli impianti domestici, hobbistici e di piccola agricoltura, dove la pompa viene comandata manualmente oppure attraverso un pressostato o un galleggiante.
Il quadro copre i motori monofase fino a 1,1 kW (1,5 HP): prima dell'installazione va verificato che potenza, assorbimento e capacità del condensatore corrispondano a quelli richiesti dall'elettropompa. Il collegamento elettrico va eseguito da personale qualificato nel rispetto delle normative vigenti.
Quadro di comando DAB CB 30/9 per elettropompe monofase 1~230 V con motore da 1,1 kW (1,5 HP), corrente di protezione 9 A e condensatore di avviamento da 30 µF. Il quadro è obbligatorio per il funzionamento delle elettropompe monofase che ne sono sprovviste. Integra la protezione termica con riarmo esterno manuale e l'interruttore generale bipolare luminoso, che segnala la presenza di tensione. Scatola in materiale termoplastico antiurto con due pressacavi, grado di protezione IP43, dimensioni 85x170x65 mm.
Quadro di comando DAB CBS 05/12 per elettropompe monofase 1~230 V con motore da 0,37 kW (0,5 HP), corrente di protezione 5 A e condensatore di avviamento da 12 µF. È il quadro dedicato all'elettropompa Micra 50.M, con condensatore e protezione già dimensionati per il suo motore. Integra la protezione termica con riarmo esterno manuale e l'interruttore generale bipolare luminoso, che segnala la presenza di tensione. Scatola in materiale termoplastico antiurto con due pressacavi, grado di protezione IP43, dimensioni 85x170x65 mm.
Pompa inline singola a motore ventilato trifase 3~400 V in classe di efficienza IE5, con tecnologia a magneti permanenti EC per la regolazione automatica delle prestazioni e trasduttore di pressione. Attacchi flangiati DN125 PN16, prevalenza fino a 29 m con portata massima di 200 m³/h e potenza motore di 15 kW. Il sistema idraulico ad alta efficienza (MEI ≥ 0,4) e l'ampio campo di regolazione la rendono adatta agli impianti di riscaldamento, condizionamento e refrigerazione, con temperatura del liquido da -20 °C a +140 °C.

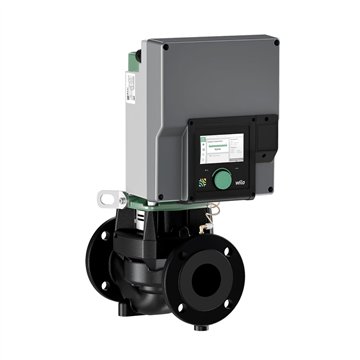

Pompa inline singola a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione integrato. Attacchi flangiati DN40 PN16, prevalenza fino a 20 m con portata massima di 30 m³/h e potenza motore di 1,1 kW, alimentazione trifase 3~400 V. Progettata per impianti di riscaldamento, condizionamento e refrigerazione, gestisce acqua e miscele acqua-glicole con temperatura del liquido da -20 °C a +140 °C.
Pompa inline gemellare a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione e flangia cieca. La configurazione a due teste consente il funzionamento di riserva o di punta con commutazione automatica. Attacchi flangiati DN40 PN16, prevalenza fino a 23 m con portata massima di 30 m³/h e potenza motore di 1,5 kW, alimentazione trifase 3~400 V. Per impianti di riscaldamento, condizionamento e refrigerazione, da -20 °C a +140 °C.
Pompa inline gemellare a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione e flangia cieca. La configurazione a due teste consente il funzionamento di riserva o di punta con commutazione automatica. Attacchi flangiati DN32 PN16, prevalenza fino a 13 m con portata massima di 14 m³/h e potenza motore di 0,55 kW, alimentazione monofase 1~230 V. Per impianti di riscaldamento, condizionamento e refrigerazione, da -20 °C a +140 °C.
Quadro elettrico di comando e protezione DAB ES 12,5 T per elettropompe sommerse trifase in installazione singola, con avviamento diretto, per il prelievo d'acqua dal sottosuolo e l'irrigazione. Protegge la pompa da sovraccarichi, cortocircuiti, mancanza di fase e marcia a secco, con riarmo manuale. Alimentazione 3x400V – 50/60Hz, corrente max 23 A, per motori fino a 9,2 kW. Completo di sezionatore con maniglia bloccoporta lucchettabile, trasformatore 24V, modulo sonde, morsetti per galleggianti minimo/massimo e selettore manuale-0-automatico. Grado di protezione IP55, fornito con elettrosonda.
Elettropompa centrifuga autoadescante DAB Jet 151 T con corpo in ghisa, ideale per l'alimentazione idrica domestica, l'irrigazione e la pressurizzazione. Potenza 1,1 kW (1,5 HP), 5,2-3 A, 3x230-400V – 50Hz, classe IE3. Portata fino a 4,2 m³/h e prevalenza fino a 61 m, con ottime capacità di autoadescamento anche in presenza di bolle d'aria. Doppia girante per prevalenze elevate. Protezione IP44 (IP55 morsettiera), classe isolamento F, bocche 1¼”/1” GAS, peso 31 kg. Alimentazione trifase con collegamento a morsettiera.
Regolatore elettronico automatico (presscontrol) DAB Control-D 1,2 Bar per il controllo e la protezione dell'elettropompa in impianti di pressurizzazione, irrigazione e piccoli orti. Avvia e arresta la pompa in base all'apertura delle utenze e la protegge dalla marcia a secco, con riarmi automatici e funzione antibloccaggio. Pressione di ripartenza 1,2 bar, alimentazione monofase 115/230V – 50/60Hz, IP65, attacchi maschio 1", massima pressione di esercizio 12 bar. Versione senza cavo, predisposta per il collegamento elettrico.
Pompa inline gemellare a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione e flangia cieca. La configurazione a due teste consente il funzionamento di riserva o di punta con commutazione automatica. Attacchi flangiati DN125 PN16, prevalenza fino a 8 m con portata massima di 160 m³/h e potenza motore di 2,2 kW, alimentazione trifase 3~400 V. Per impianti di riscaldamento, condizionamento e refrigerazione, da -20 °C a +140 °C.

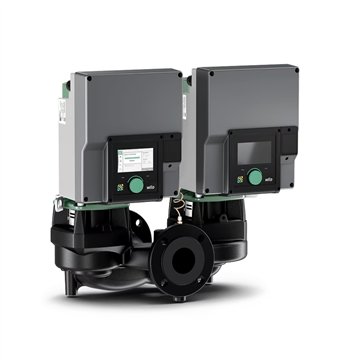

Pompa inline gemellare a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione e flangia cieca. La configurazione a due teste consente il funzionamento di riserva o di punta con commutazione automatica. Attacchi flangiati DN50 PN16, prevalenza fino a 11 m con portata massima di 25 m³/h e potenza motore di 0,55 kW, alimentazione trifase 3~400 V. Per impianti di riscaldamento, condizionamento e refrigerazione, da -20 °C a +140 °C.
