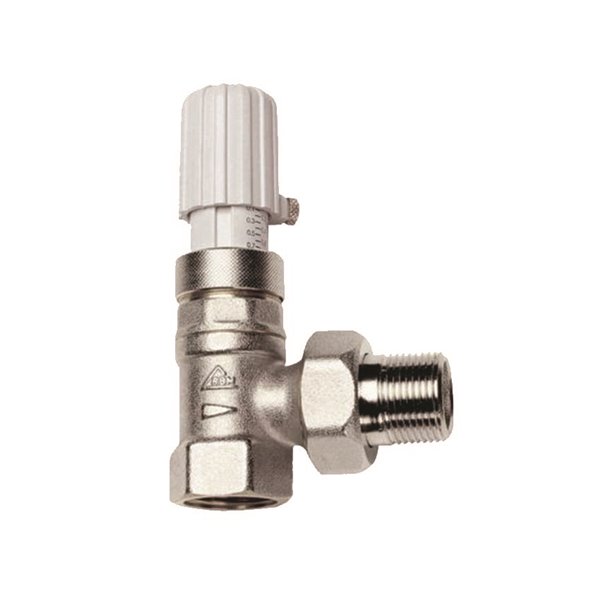

Valvola di by-pass a pressione differenziale a squadra 3/4"

Le valvole di by-pass a pressione differenziale sono progettate per impianti idrotermici e di condizionamento, garantendo una corretta ridistribuzione del fluido in caso di parziale o totale interruzione del flusso attraverso le valvole di intercettazione nei terminali di distribuzione (radiatori, fan-coil, ventilconvettori, ecc.) e alla chiusura delle valvole di zona.

Applicazioni e Installazione

Collocazione tra le colonne montanti della distribuzione primaria.

Installazione sui collettori della distribuzione primaria per un controllo ottimale del flusso.

Utilizzabili in impianti con più zone di distribuzione per migliorare la regolazione della pressione differenziale.

Regolazione della Pressione Differenziale

La taratura avviene attraverso la manopola di comando che allenta la molla di compressione, permettendo una regolazione fino a 70 kPa (7000 mm H₂O). Per una maggiore sensibilità, si consiglia l’utilizzo di più valvole by-pass in impianti multi-zona.

CARATTERISTICHE:

• Fluido: acqua o miscela acqua-glicole (max 50%)
• Materiale corpo: ottone P-OT58 UNI 5705-65 stampato a caldo
• Tenute: O-ring in EPDM (norme AFNOR NFT 46-011 e 46-013)
• Volantino: resina ABS antiurto
• Molla di taratura: acciaio AISI 302 (UNI 6900-71)
• Pressione massima d’esercizio: 10 bar
• Pressione di taratura: 0,1 - 0,7 bar
• Temperatura massima del fluido: 110°C
• Finitura: superficie nichelata satinata
• Compatibilità: utilizzabile con soluzioni anticongelanti nelle dosi raccomandate

Tutte le valvole sono testate singolarmente per garantire le massime prestazioni e affidabilità. Ideali per garantire il corretto bilanciamento idraulico negli impianti, riducendo rumori e usura dei componenti.
