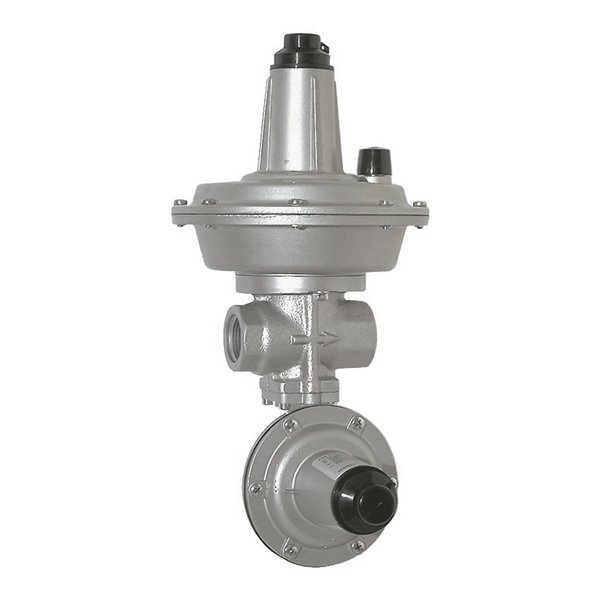

Dival507 regolatore della pressione di valle pe 2/18bar

Il Dival 507 è un regolatore della pressione di valle, di tipo ad azione diretta con otturatore bilanciato, per applicazioni di bassa, media ed alta pressione. Adatto per fluidi gassosi, non corrosivi, preliminarmente filtrati, grazie alla concezione con otturatore bilanciato, permette un elevato coefficiente portata, elevata precisione di regolazione (anche alle massime portate), una zona di chiusura e pressione di chiusura relativamente ridotta, chiusura ermetica a portata richiesta nulla e tempi di risposta ridotti. La costanza della pressione regolata e la sua accuratezza, anche in presenza di variazioni sensibili della pressione di monte e/o della portata, rendono il regolatore Dival 507 particolarmente adatto per l’impiego nell’alimentazione di reti di distribuzione per l’uso civile ed industriale. La sua costruzione è caratterizzata da una esecuzione TOP ENTRY che conferisce al regolatore vantaggi gestionali importanti fra i quali, ad esempio, la possibilità di eseguire la manutenzione completa del regolatore senza disinstallarlo dalle tubazioni di collegamento. Il regolatore Dival 507, nella sua versione base, è classificato, secondo la norma Europea EN 334, come regolatore a reazione in apertura (Fail to Open).

CARATTERISTICHE FUNZIONALI

• Pressione massima in ingresso: 10 bar per versione BP 20 bar per versione MP e TR
• Campo di regolazione della pressione di valle: da 15 a 3.000 mbar
• Classe di precisione AC: fino a 5
• Sovrapressione di chiusura SG: fino a 10
• Temperature ambiente Minima: Esecuzione fino a -40°C (da precisare in richiesta).
• Temperatura ambiente Massima: +60°C
• Temperatura del Gas in ingresso: Fino a -20°C + 60°C (da precisare in richiesta)

CARATTERISTICHE COSTRUTTIVE

• Calibri disponibili DN: 25 (1”); 40 (1”1/2)
• Attacchi: Vedere connessioni disponibili a configuratore

MATERIALI

• Corpo: Ghisa Sferoidale GJS 400 – 18 UNI EN 1563
• Alluminio EN AC 43300 UNI EN 1706
• ASTM A 216 WCB
• Coperchi: Alluminio EN AC 43500 UNI EN 1706
• Diaframma: Gomma Telata (preformata con processo di stampaggio a caldo)
• Sede: Ottone / Acciaio inossidabile
• Anelli di tenuta: Gomma Nitrilica
