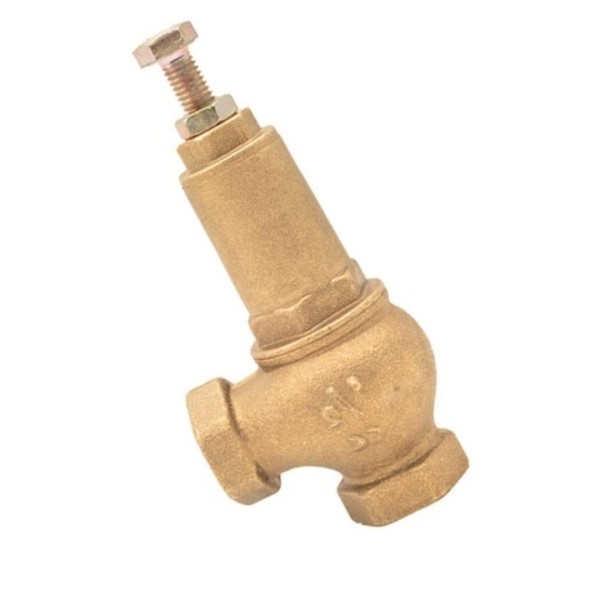

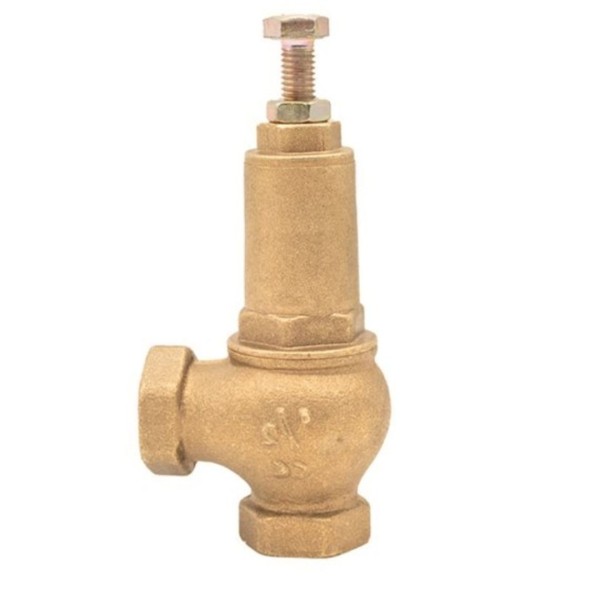

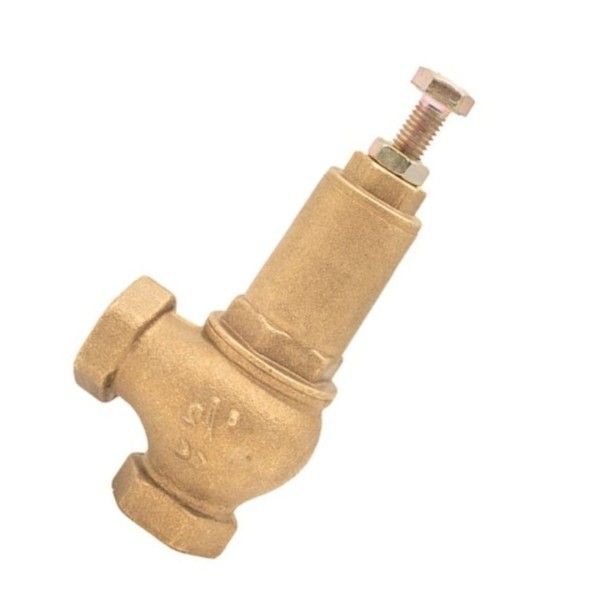

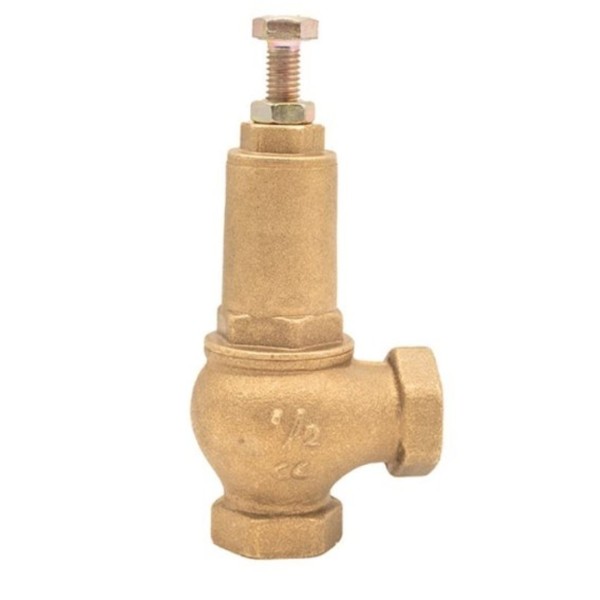

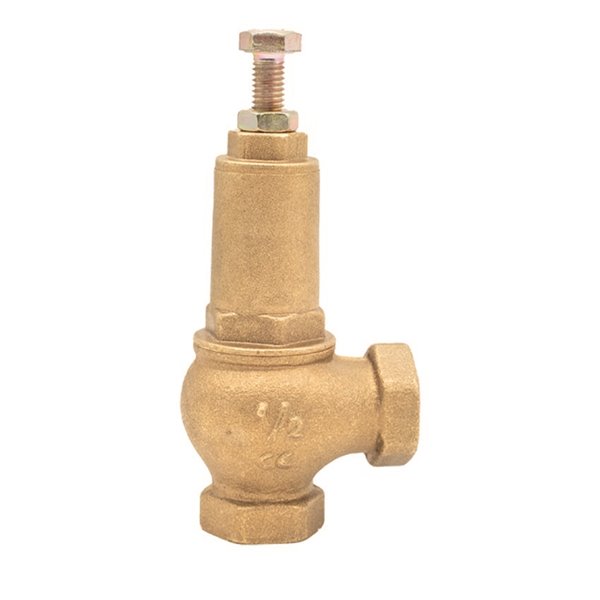

Valvola Limitatrice Pressione Tarabile 1"1/2 FF Bronzo/Ottone 1-10 bar CE/PED Scarico Convogliato

La Valvola Limitatrice di Pressione Tarabile 1"1/2 FF è una valvola di regolazione autonoma con scarico convogliato, progettata per mantenere costante la pressione nell'impianto entro limiti specificati, utilizzando l'energia fornita dal fluido.

Caratteristiche Principali:

• Attacchi: 1"1/2 Femmina-Femmina (FF)
• Corpo: Bronzo/Ottone
• Taratura regolabile: 1 ÷ 10 bar
• Pressione esercizio: 16 bar
• Conforme: CE/PED (direttiva 2014/68/UE)
• Tipo: Scarico convogliato (non valvola di sicurezza)

Specifiche Tecniche:

• Norma: CE/PED (direttiva 2014/68/UE)
• Attacchi: 1"1/2 Femmina-Femmina
• Materiale corpo: Bronzo/Ottone
• Tipo otturatore: Metallico
• Pressione esercizio (P.E.): 16 bar
• Taratura regolabile: 1 ÷ 10 bar
• Temperatura esercizio (T.E.): -10°C ÷ +200°C
• Installazione: Orizzontale o verticale (preferibile verticale)
• Fluidi compatibili: Gas non pericolosi, vapori, liquidi

Funzionamento:

La valvola è un dispositivo di regolazione autonoma che mantiene costante la pressione nell'impianto convogliando e scaricando il fluido in eccesso, regolando automaticamente la posizione dell'otturatore metallico in base alla pressione rilevata.

Installazione Corretta:

Per un corretto funzionamento è importante:

• Installare preferibilmente in posizione verticale
• Convogliare la bocca di uscita verso uno scarico
• Non ostruire mai la bocca di scarico
• Verificare la compatibilità con il fluido utilizzato
• Rispettare i limiti di pressione e temperatura

ATTENZIONE - Importante:

Questa è una valvola limitatrice di pressione a scarico convogliato e NON una valvola di sicurezza. Non deve essere utilizzata come dispositivo di sicurezza per la protezione da sovrapressioni pericolose.

Applicazioni:

La valvola limitatrice è utilizzata in:

• Impianti di riscaldamento
• Circuiti idraulici industriali
• Sistemi di distribuzione vapore
• Impianti con gas tecnici non pericolosi
• Circuiti di raffreddamento
• Sistemi dove è necessario limitare la pressione operativa

Vantaggi:

• Regolazione autonoma senza energia elettrica
• Taratura regolabile da 1 a 10 bar
• Corpo in bronzo/ottone resistente alla corrosione
• Ampio range di temperatura (-10°/+200°C)
• Conforme alla direttiva PED 2014/68/UE
• Installazione flessibile orizzontale o verticale
• Compatibile con gas, vapori e liquidi

Regolazione Taratura:

La valvola permette di regolare la pressione di intervento nell'intervallo 1-10 bar tramite apposito sistema di taratura. Consultare le istruzioni del produttore per la corretta procedura di regolazione.

Manutenzione:

Verificare periodicamente:

• Corretto funzionamento dell'otturatore
• Assenza di ostruzioni nello scarico
• Tenuta delle guarnizioni
• Correttezza della taratura impostata

Note di Sicurezza:

L'installazione deve essere eseguita da personale qualificato nel rispetto delle normative vigenti. La valvola non sostituisce i dispositivi di sicurezza obbligatori previsti dalla normativa. Assicurarsi che lo scarico sia convogliato in modo sicuro per evitare rischi per persone o cose.
