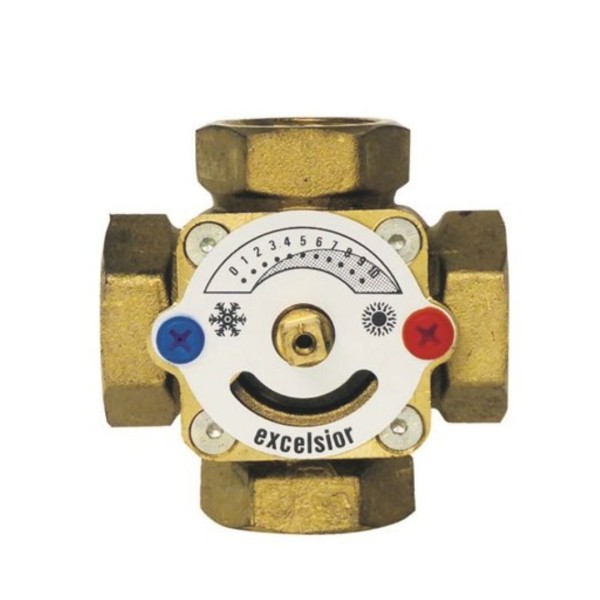

Valvola Miscelatrice a 4 Vie 1" FF con Rotore a Farfalla 12,5 kW - Ghisa PN6 per Impianti Riscaldamento

La Valvola Miscelatrice a 4 Vie con Rotore a Farfalla è un dispositivo in ghisa per la regolazione automatica o manuale della temperatura negli impianti di riscaldamento, con funzione di miscelazione o deviazione del flusso.

Caratteristiche Tecniche:

• Potenza: 12,5 kW
• Attacco: 1" Femmina
• Corpo: Ghisa
• Pressione esercizio: 10 bar
• Temperatura esercizio: 110°C
• PN: 6
• Sezione albero: Rettangolare
• Interasse: 85mm
• Tipo: 4 vie con rotore a farfalla
• Comando: Manuale con leva o servomotore

Funzionamento:

La valvola miscela l'acqua di caldaia con quella di ritorno sia nella via di mandata che in quella di ricircolo. Il rotore interno a farfalla ruota di 90° permettendo di variare le proporzioni di miscelazione o di deviare il flusso verso due uscite diverse.

Vantaggi:

• Mantiene l'acqua in caldaia a temperatura sempre elevata
• Aumenta la resa termica e la durata della caldaia
• Produce acqua calda sanitaria a temperatura costante
• Indipendenza tra riscaldamento e produzione ACS
• Compatibile con regolazione climatica automatica

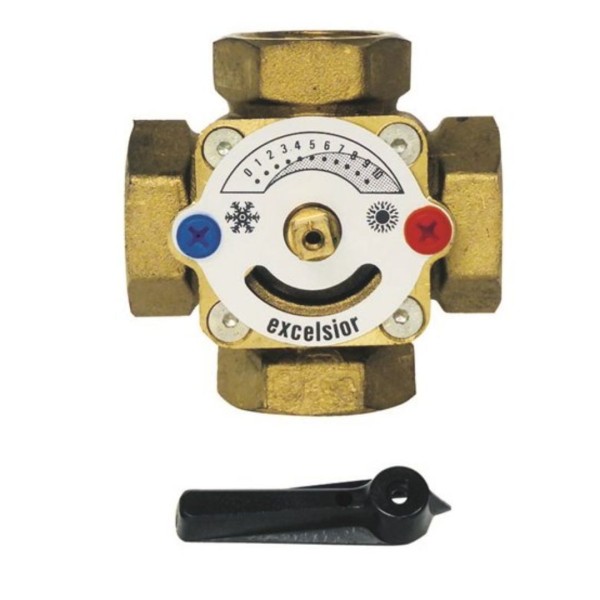

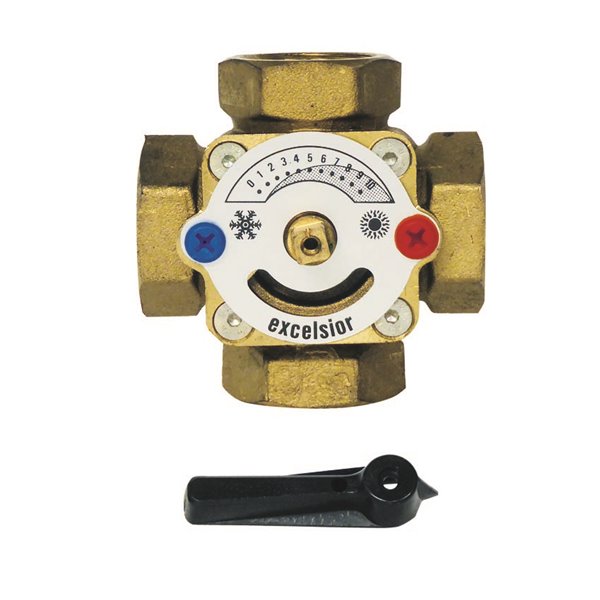

• Comando manuale con leva graduata o con servomotore

Applicazioni:

Impianti di riscaldamento con caldaia, sistemi di produzione acqua calda sanitaria, circuiti di miscelazione per radiatori o pannelli radianti, impianti con regolazione climatica, sistemi con accumulo termico.

Installazione:

La valvola si installa nel circuito di riscaldamento per miscelare acqua calda di caldaia con acqua di ritorno, oppure per deviare il flusso verso riscaldamento o produzione ACS. Può essere comandata manualmente tramite leva con scala graduata o automaticamente tramite servomotore collegato a centralina climatica.

Comando:

La valvola può essere azionata in due modalità: manualmente mediante leva con indice e scala graduata per regolazione manuale, oppure mediante accoppiamento con servomotore per regolazione automatica climatica con sonde di temperatura.
