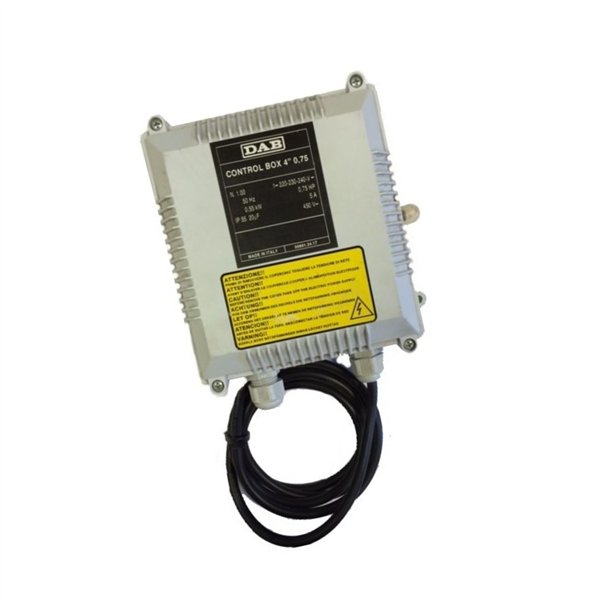

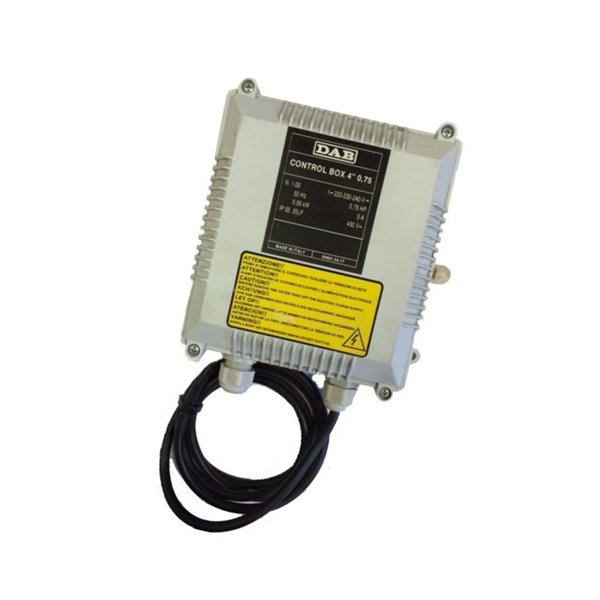

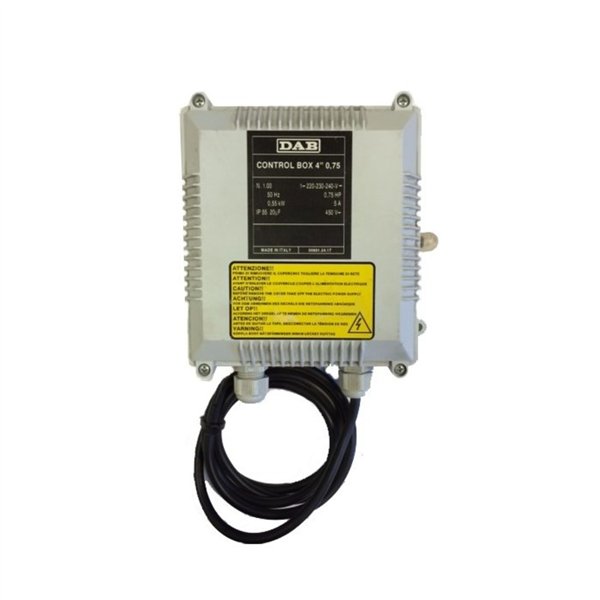

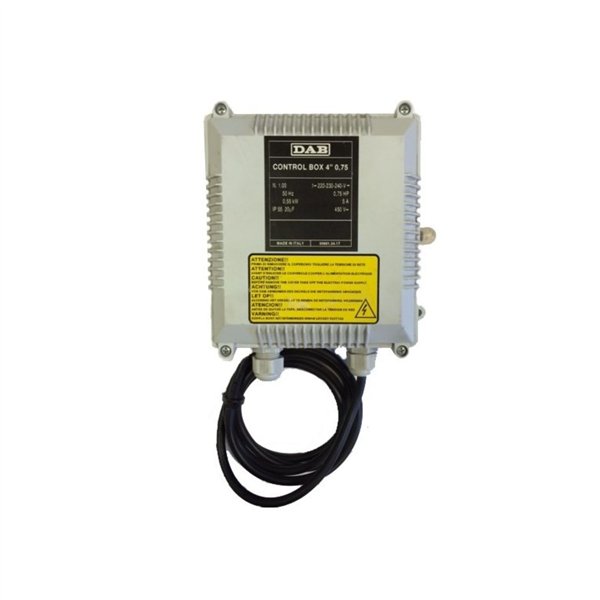

Il Quadro di Avviamento DAB Control Box 4" 0,75 è una scatola di comando per il funzionamento di elettropompe sommerse monofase da 4", impiegata negli impianti di prelievo d'acqua dal sottosuolo e di irrigazione. Contiene tutto il necessario per l'avviamento e la protezione del motore: il condensatore di avviamento, la protezione termica a riarmo manuale e la morsettiera per i collegamenti. È alloggiato in una cassetta in materiale termoplastico autoestinguente per il montaggio a parete ed è completo di cavo con spina, pronto all'uso.
Le elettropompe sommerse monofase necessitano di un condensatore per l'avviamento del motore: il Control Box 4" 0,75 integra il condensatore da 20 µF dimensionato per il motore, insieme alla protezione termica amperometrica a riarmo manuale che interviene in caso di sovraccarico o anomalia, arrestando la pompa per salvaguardarne l'avvolgimento. La morsettiera interna consente di collegare la pompa, l'alimentazione e, se necessario, un pressostato o un galleggiante per il funzionamento automatico in base alla pressione o al livello dell'acqua.
Nei motori monofase il condensatore è indispensabile per generare la coppia di avviamento: un valore non corretto può impedire l'avvio o causare surriscaldamenti. Per questo il quadro integra un condensatore già dimensionato per la classe di potenza del motore, garantendo un avviamento corretto e affidabile senza dover reperire e cablare componenti separati.
La protezione termica amperometrica a riarmo manuale sorveglia l'assorbimento del motore: in caso di sovraccarico, blocco della girante o anomalia elettrica interrompe l'alimentazione, evitando danni all'avvolgimento. Il ripristino manuale assicura che la pompa riparta solo dopo la verifica e la rimozione della causa, a tutela dell'impianto.

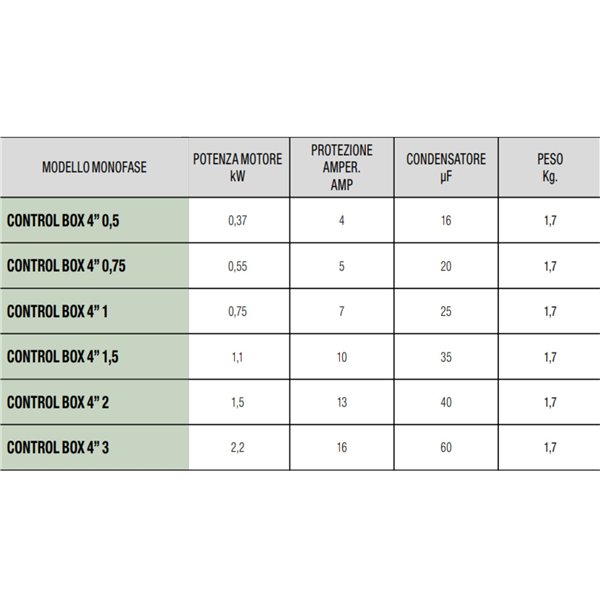

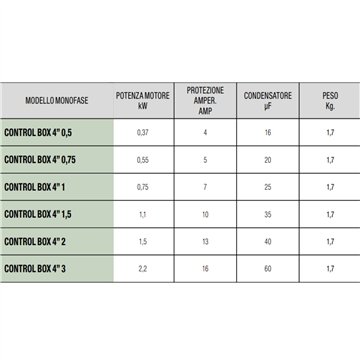

Caratteristiche Tecniche:
Dotazione:
Vantaggi:
Il quadro è indicato per le elettropompe sommerse monofase da 4" con motore fino a 0,75 HP (0,55 kW) e assorbimento compatibile con la protezione da 5 A. È importante verificare che la potenza e la corrente del motore corrispondano a quelle del quadro per un funzionamento corretto e sicuro.
Applicazioni:
Avviamento e protezione di elettropompe sommerse monofase da 4" per il prelievo d'acqua dal sottosuolo: pozzi, cisterne e serbatoi. Impianti di irrigazione di orti e giardini e approvvigionamento idrico domestico. In abbinamento a un pressostato consente la pressurizzazione automatica dell'impianto, mentre con un galleggiante gestisce il riempimento o lo svuotamento di vasche e serbatoi. Adatto ad impianti domestici, hobbistici e di piccola agricoltura in cui sia richiesto un avviamento sicuro e protetto della pompa sommersa.
Il quadro si installa a parete in posizione riparata e si collega alla pompa tramite la morsettiera interna; l'alimentazione avviene direttamente dalla spina Schuko in dotazione. Eventuali pressostati o galleggianti si collegano agli appositi morsetti. Il collegamento elettrico deve essere eseguito da personale qualificato nel rispetto delle normative vigenti.
Compatto e completo di cavo e spina, il Control Box 4" 0,75 è la soluzione pronta all'uso per avviare e proteggere le elettropompe sommerse monofase da 4" fino a 0,75 HP, ideale per impianti di prelievo da pozzo e di irrigazione domestica.
