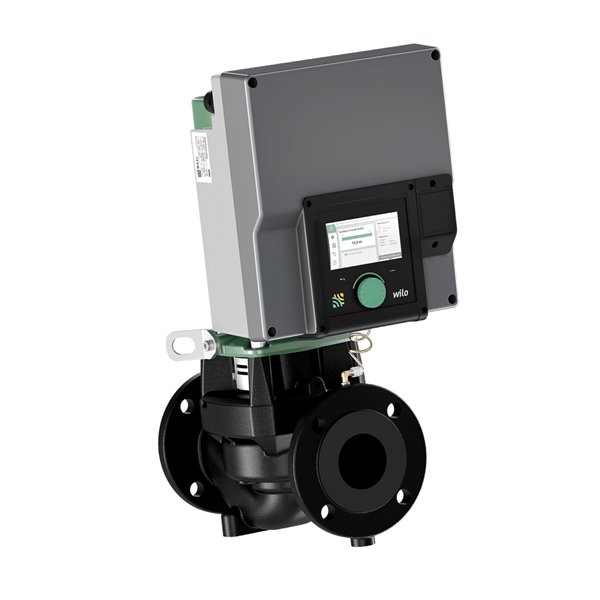

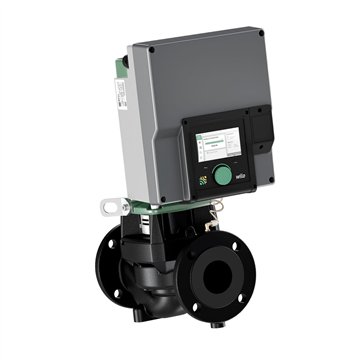

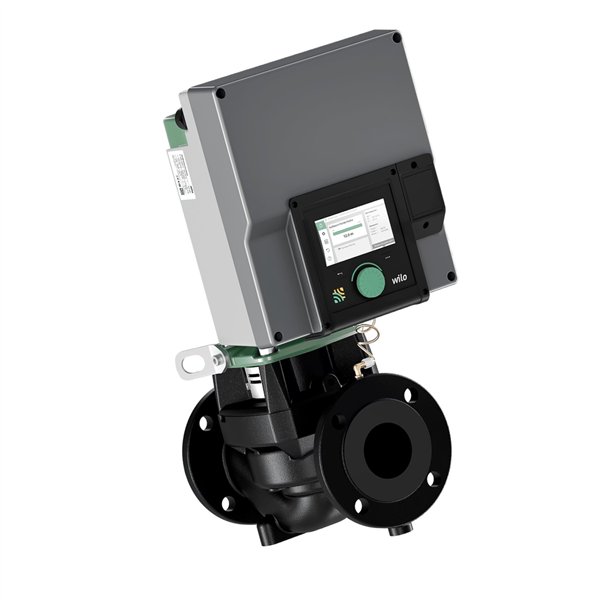

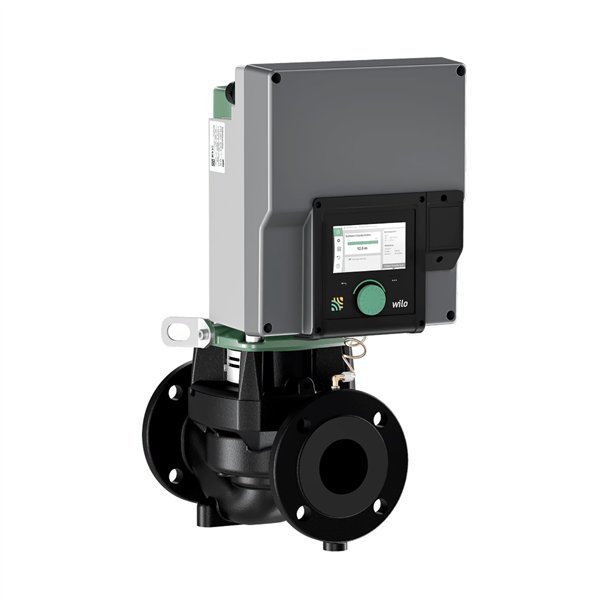

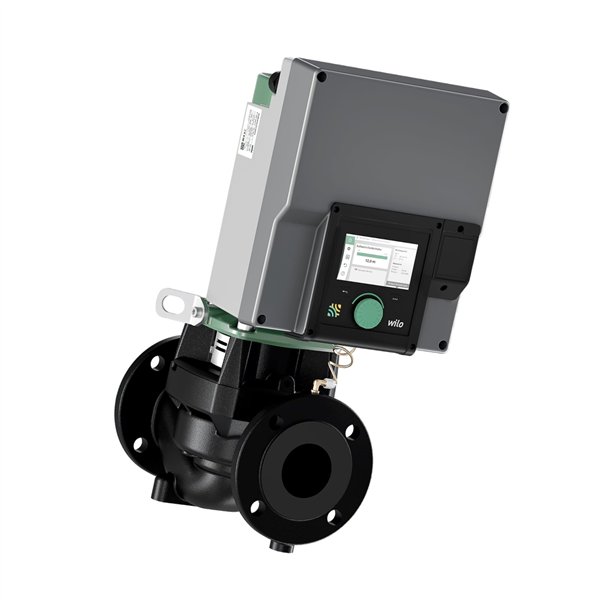

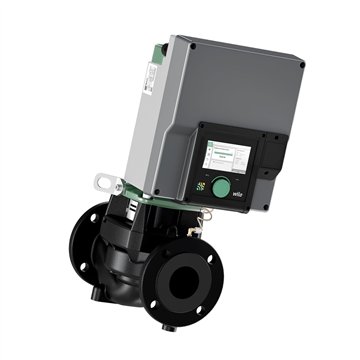

La pompa Wilo Stratos GIGA2.0-I 65/1-7/0,55 è una pompa inline singola a motore ventilato in classe di efficienza IE5, con motore a magneti permanenti EC che adatta elettronicamente le prestazioni alla reale richiesta dell'impianto. Il trasduttore di pressione integrato e l'assistente alle impostazioni guidano passo dopo passo nella scelta della modalità di funzionamento più indicata, riducendo i consumi e prevenendo i malfunzionamenti. Con attacchi flangiati DN65 PN16 è destinata agli impianti di riscaldamento, condizionamento e refrigerazione di medie e grandi dimensioni.
Caratteristiche Tecniche:
Pompa inline singola a motore ventilato con motore a magneti permanenti EC
Classe di efficienza motore IE5
Adattamento elettronico delle prestazioni con trasduttore di pressione integrato

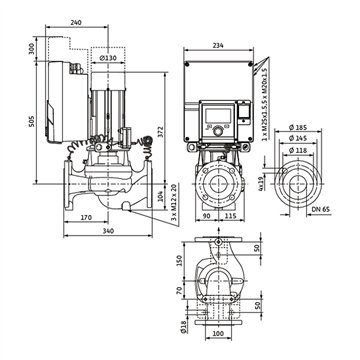

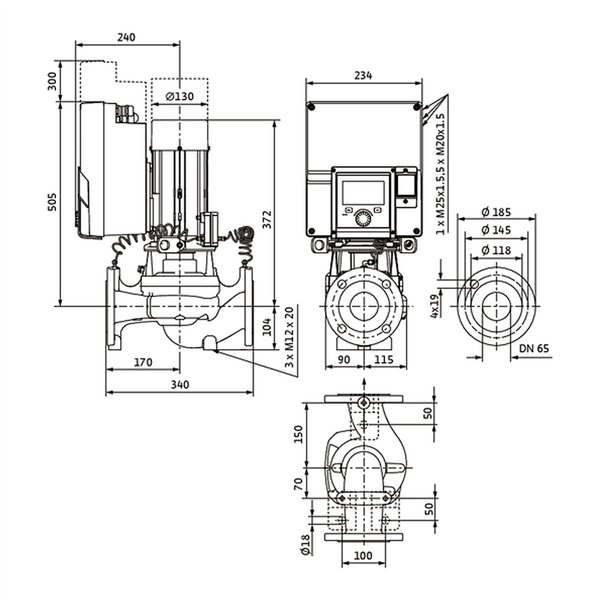

Attacchi flangiati DN65 PN16
Prevalenza massima 8 m
Portata massima 40 m³/h
Potenza motore 0,55 kW
Alimentazione trifase 3~400 V, 50/60 Hz
Temperatura del liquido da -20 °C a +140 °C
Grado di protezione IP55 – classe di isolamento F
Liquidi: acqua di riscaldamento e refrigerazione (VDI 2035, UNI 8065), miscele acqua-glicole fino al 40%
Costruzione:
Corpo pompa in ghisa grigia
Girante in PPS
Albero in acciaio inox
Vantaggi:
Efficienza energetica ai massimi livelli grazie al motore IE5 a magneti permanenti
Assistente alle impostazioni che guida passo-passo nella scelta della modalità di funzionamento
Selezione ottimale del funzionamento per prevenire i malfunzionamenti dell'impianto
Interfacce per l'integrazione nei sistemi di automazione e gestione degli edifici
Funzionamento silenzioso e regolazione precisa della portata
Applicazioni:
Impianti di riscaldamento, condizionamento e refrigerazione in edifici commerciali, terziari e industriali, dove sono richieste elevata efficienza energetica, regolazione precisa delle prestazioni e piena integrabilità nei sistemi di gestione degli edifici.
Con prevalenza fino a 8 m e portata di 40 m³/h, è adatta agli impianti centralizzati di grandi edifici, centri commerciali e strutture del terziario avanzato, dove la regolazione elettronica e l'efficienza IE5 assicurano un controllo preciso della portata e una netta riduzione dei costi di esercizio.
Pompa inline singola a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione integrato. Attacchi flangiati DN65 PN16, prevalenza fino a 8 m con portata massima di 40 m³/h e potenza motore di 0,55 kW, alimentazione trifase 3~400 V. Progettata per impianti di riscaldamento, condizionamento e refrigerazione, gestisce acqua e miscele acqua-glicole con temperatura del liquido da -20 °C a +140 °C.
