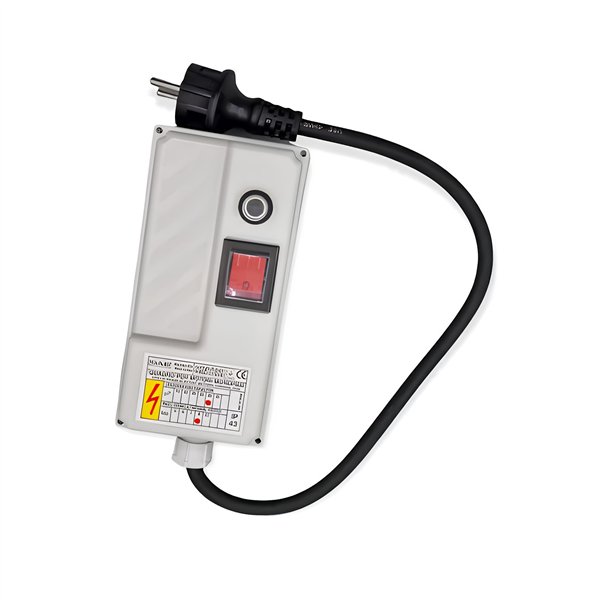

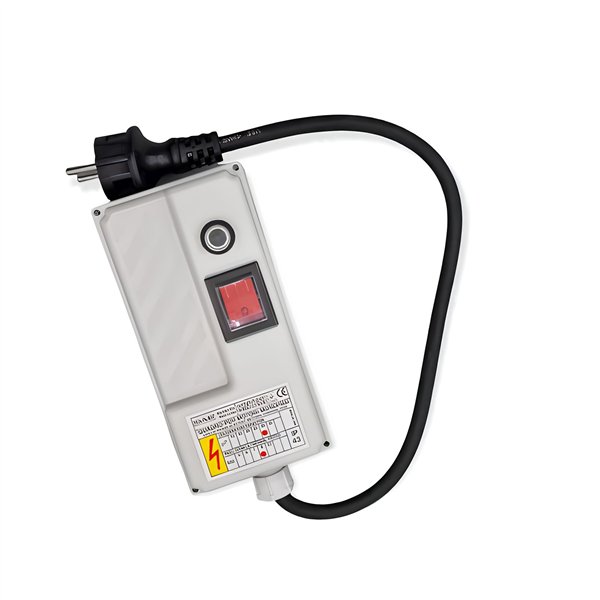

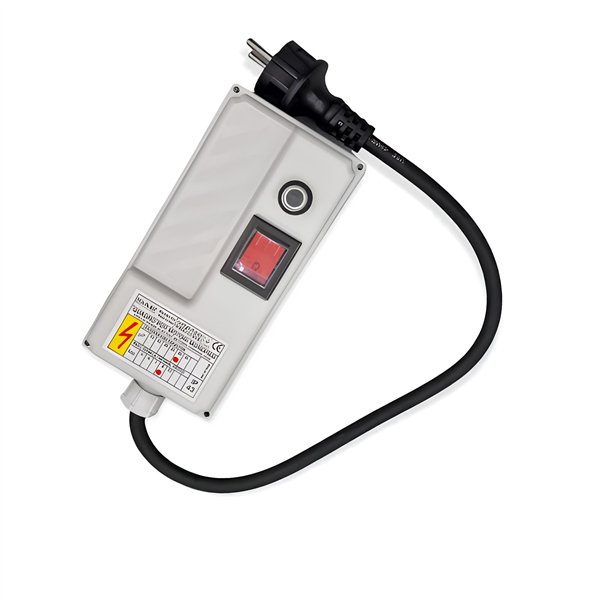

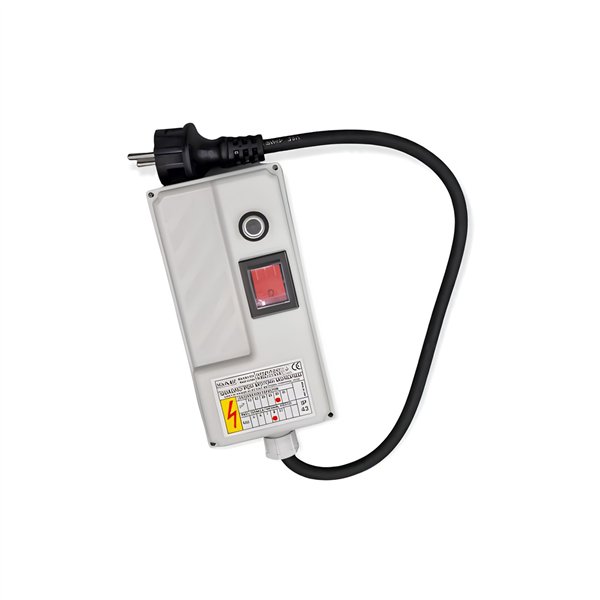

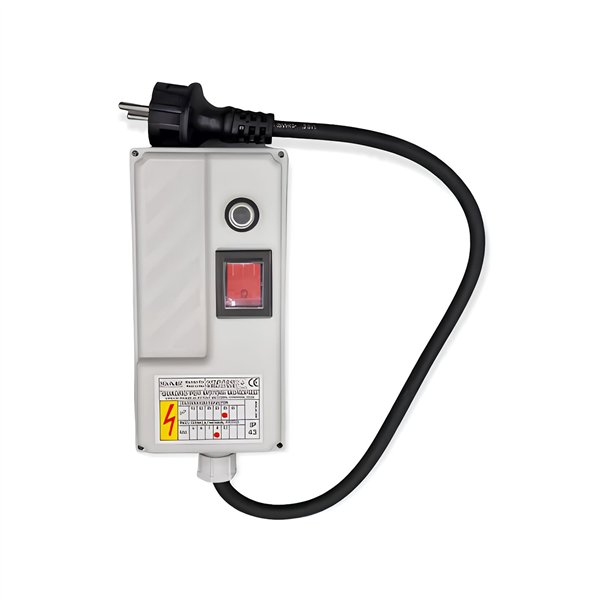

Il Quadro di Comando DAB CBS 07/20 è la scatola di comando e protezione per elettropompe monofase 1~230 V con motore da 0,75 kW (1 HP). Contiene il condensatore di avviamento da 20 µF, la protezione termica con riarmo esterno manuale e l'interruttore generale bipolare luminoso, alloggiati in una scatola di materiale termoplastico antiurto con due pressacavi e grado di protezione IP43.
Il quadro è dedicato all'elettropompa Micra 100.M: condensatore, protezione termica e corrente di intervento sono già dimensionati sul motore, quindi non occorre alcun calcolo né la ricerca di componenti compatibili. Il collegamento si riduce all'alimentazione di rete e ai cavi della pompa, che entrano dai due pressacavi della scatola.
Caratteristiche Tecniche:
Tipologia: quadro di comando con condensatore per elettropompe monofase
Abbinamento: elettropompa Micra 100.M
Alimentazione: 1~230 V, 50 Hz
Potenza nominale P2 motore: 0,75 kW – 1 HP
Corrente di protezione: 7 A
Condensatore di avviamento: 20 µF
Protezione termica con riarmo esterno manuale
Interruttore generale bipolare luminoso con segnalazione di presenza tensione
Scatola in materiale termoplastico antiurto con due pressacavi
Grado di protezione: IP43
Dimensioni: 85x170x65 mm
Peso lordo: 0,65 kg
Vantaggi:
Condensatore di avviamento già dimensionato per il motore
Protezione termica a riarmo manuale a tutela dell'avvolgimento
Interruttore generale bipolare con spia di presenza tensione
Scatola antiurto con due pressacavi per un cablaggio ordinato
Ingombro ridotto e peso contenuto, montaggio a parete
Nessun componente da reperire e cablare separatamente
Applicazioni:
Comando e protezione di elettropompe monofase negli impianti di prelievo d'acqua dal sottosuolo e di irrigazione: pozzi, cisterne, serbatoi e vasche di raccolta. Impiegato negli impianti domestici, hobbistici e di piccola agricoltura, dove la pompa viene comandata manualmente oppure attraverso un pressostato o un galleggiante.
Abbinamento diretto e senza incognite per l'elettropompa Micra 100.M: è il quadro previsto dal costruttore per questa pompa. Il collegamento elettrico va eseguito da personale qualificato nel rispetto delle normative vigenti.
Quadro di comando DAB CBS 07/20 per elettropompe monofase 1~230 V con motore da 0,75 kW (1 HP), corrente di protezione 7 A e condensatore di avviamento da 20 µF. È il quadro dedicato all'elettropompa Micra 100.M, con condensatore e protezione già dimensionati per il suo motore. Integra la protezione termica con riarmo esterno manuale e l'interruttore generale bipolare luminoso, che segnala la presenza di tensione. Scatola in materiale termoplastico antiurto con due pressacavi, grado di protezione IP43, dimensioni 85x170x65 mm.

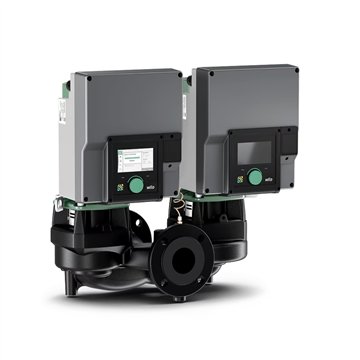

Pompa inline gemellare a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione e flangia cieca. La configurazione a due teste consente il funzionamento di riserva o di punta con commutazione automatica. Attacchi flangiati DN50 PN16, prevalenza fino a 21 m con portata massima di 40 m³/h e potenza motore di 1,5 kW, alimentazione monofase 1~230 V. Per impianti di riscaldamento, condizionamento e refrigerazione, da -20 °C a +140 °C.
