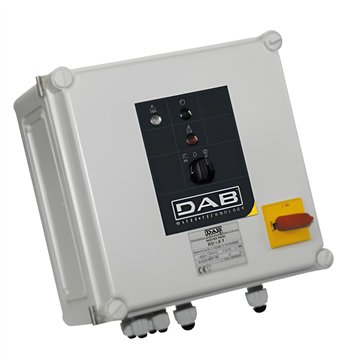

Quadro Elettromeccanico di Comando e Protezione Trifase 400V per 2 Pompe 14 A Avviamento Diretto – DAB E2D15T

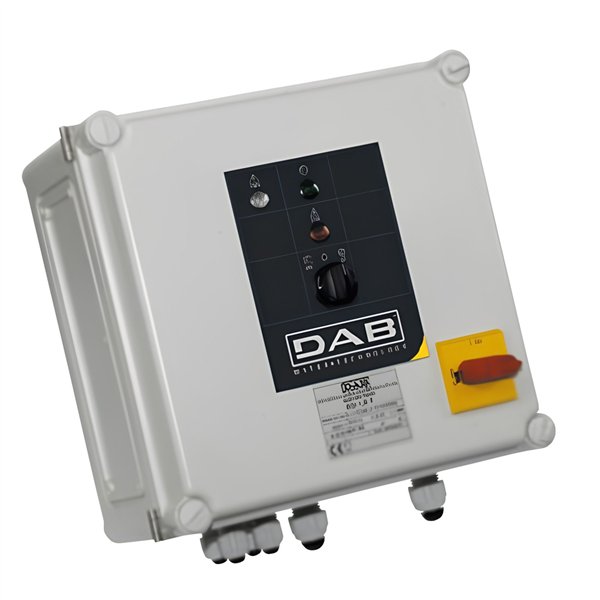

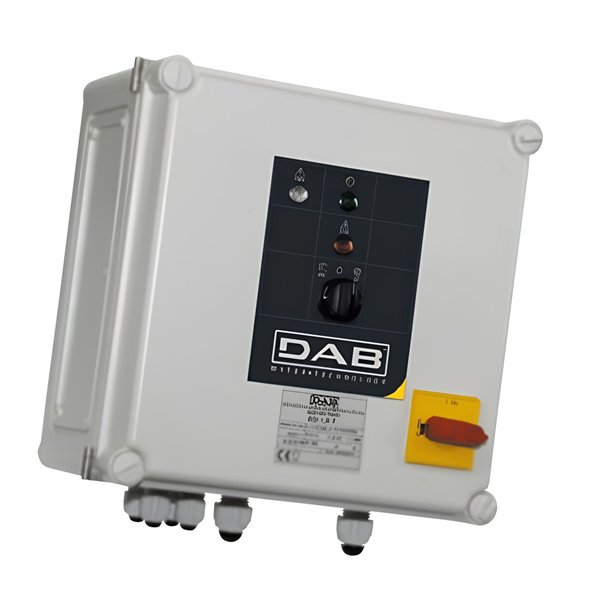

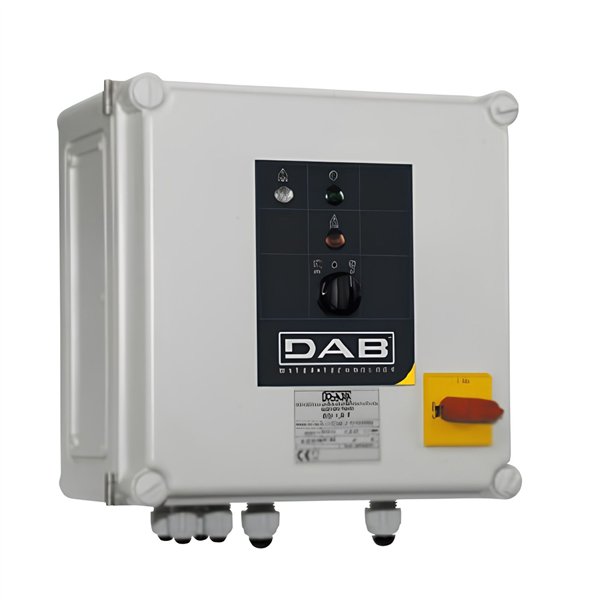

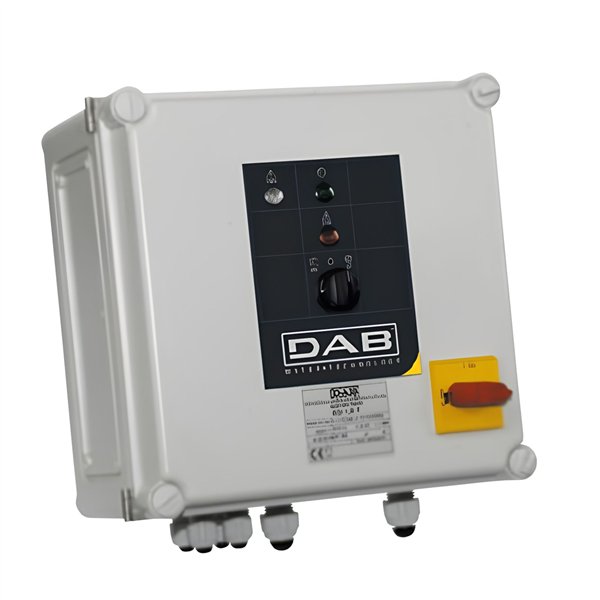

Il Quadro Elettromeccanico DAB E2D15T comanda e protegge due elettropompe trifase con alimentazione 3~400 V 50 Hz, avviamento diretto e corrente massima 14 A. Il quadro è autoprotetto: interviene su sovraccarichi e cortocircuiti con riarmo manuale e gestisce il segnale di sovratemperatura quando il motore ne è provvisto. Sul fronte trovano posto il selettore Manuale-0-Automatico e le segnalazioni di presenza tensione, pompa in marcia e protezione intervenuta; il sezionatore di linea lucchettabile mette in sicurezza l'apparecchiatura durante gli interventi.

Caratteristiche Tecniche:

• Tipologia: quadro elettromeccanico di protezione e comando per elettropompe
• Numero massimo di pompe comandate: 2
• Tipo di avviamento: diretto
• Corrente massima: 14 A
• Alimentazione: 3~400 V, 50 Hz (trifase)
• Grado di protezione: IP55
• Temperatura ambiente massima: 40 °C
• Cassetta in materiale termoplastico autoestinguente con staffe di fissaggio
• Protezione da sovraccarichi e cortocircuiti a riarmo manuale

Dotazione:

• Sezionatore della linea di alimentazione con maniglia di blocco lucchettabile
• Trasformatore autoprotetto per l'alimentazione dei comandi esterni
• Morsetti per il collegamento dell'elettropompa e dei galleggianti o pressostati
• Morsetti senza potenziale per il comando di un allarme remoto sonoro o visivo
• Selettore Manuale-0-Automatico sul fronte quadro
• Segnalazione di intervento della protezione amperometrica
• Segnalazione di pompa in marcia
• Segnalazione di presenza tensione

Vantaggi:

• Quadro autoprotetto, con protezione da sovraccarichi e cortocircuiti integrata
• Riarmo manuale: la pompa riparte solo dopo la verifica della causa dell'anomalia
• Sezionatore lucchettabile per interventi in sicurezza sull'impianto
• Comando manuale o automatico selezionabile dal fronte quadro
• Contatti puliti per il rilancio dell'allarme a distanza
• Grado di protezione IP55 per installazione in ambienti gravosi
• Avviamento diretto per una gestione semplice ed essenziale del motore
• Comando centralizzato di due elettropompe in un unico quadro

Applicazioni:

Comando e protezione di elettropompe trifase in impianti di sollevamento e drenaggio, stazioni di pompaggio, impianti di pressurizzazione e adduzione idrica, prelievo da pozzi, vasche e serbatoi. Il funzionamento automatico si ottiene collegando galleggianti o pressostati agli appositi morsetti, mentre il selettore sul fronte quadro consente il comando manuale per prove e manutenzioni. Le 2 uscite permettono di gestire due elettropompe sullo stesso impianto, ripartendo la portata richiesta su più unità.

Due uscite e avviamento diretto per gli impianti a doppia pompa che privilegiano semplicità di cablaggio e immediatezza di funzionamento. Il collegamento elettrico va eseguito da personale qualificato, verificando la corrispondenza fra l'assorbimento del motore e la corrente di protezione del quadro.
