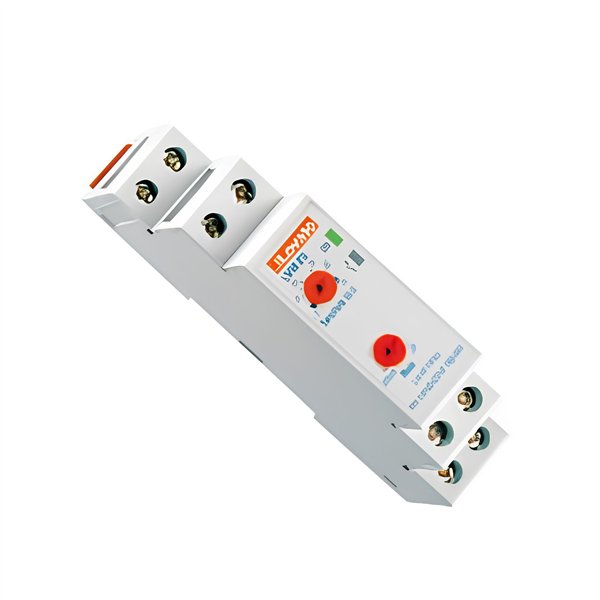

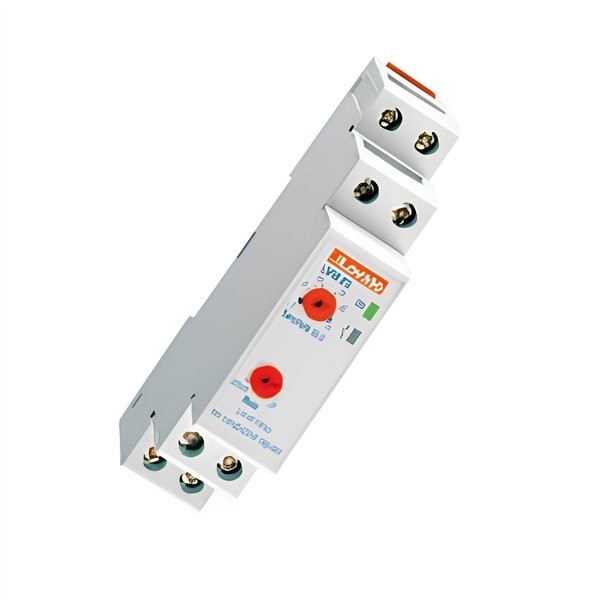

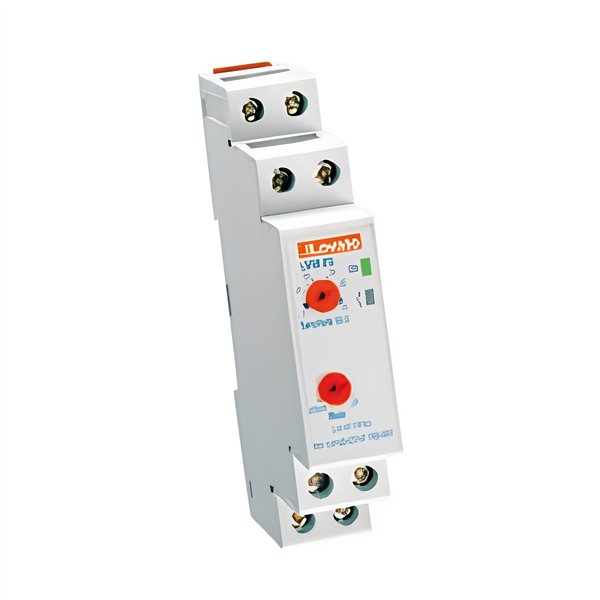

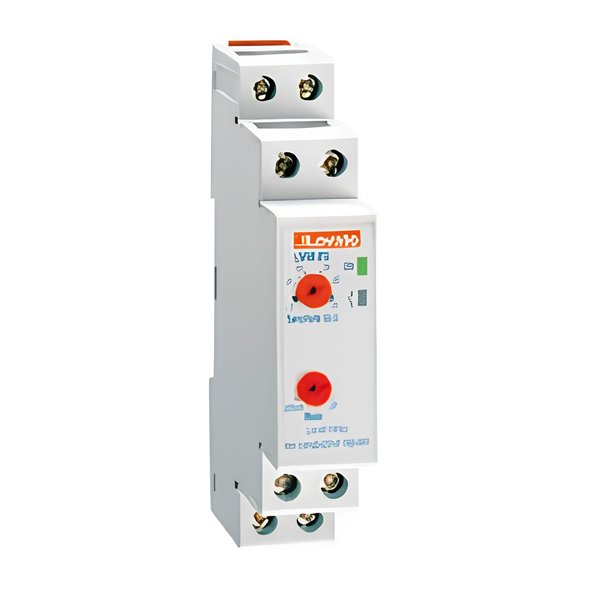

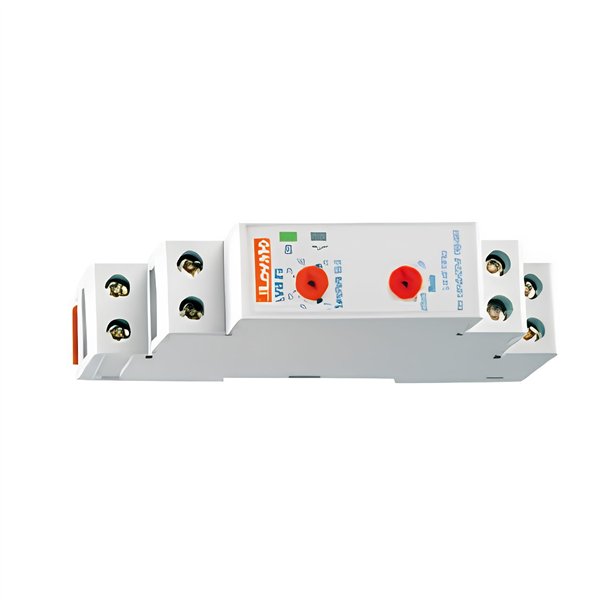

Il Modulo di Rilevamento Acqua in Camera Olio DAB è un accessorio elettronico destinato ai quadri di protezione e comando delle elettropompe sommergibili. Collegato alla sonda presente nella camera olio della pompa, rileva l'ingresso di acqua nella camera e ne segnala la presenza, permettendo di intervenire prima che l'infiltrazione raggiunga il motore.
Nelle elettropompe sommergibili la camera olio separa la parte idraulica dal motore ed è protetta da una doppia tenuta meccanica. L'usura della tenuta lato girante lascia filtrare acqua nell'olio: se la condizione non viene rilevata, il liquido finisce per raggiungere l'avvolgimento e danneggiare il motore. Il modulo trasforma questo evento in una segnalazione tempestiva, trasformando un guasto improvviso in un intervento di manutenzione programmata.
Caratteristiche Tecniche:
Tipologia: modulo elettronico di rilevamento acqua in camera olio
Applicazione: quadri di protezione e comando per elettropompe sommergibili
Funzione: segnalazione della presenza di acqua nella camera olio
Da abbinare a elettropompe predisposte con sonda in camera olio
Montaggio all'interno del quadro di comando
Vantaggi:
Rileva il cedimento della tenuta meccanica prima che il motore venga danneggiato
Consente di pianificare la manutenzione anziché subire il fermo impianto
Prolunga la vita utile dell'elettropompa e riduce i costi di riparazione
Si integra nei quadri di comando esistenti predisposti
Controllo continuo dello stato della camera olio senza estrarre la pompa
Applicazioni:
Stazioni di sollevamento e drenaggio con elettropompe sommergibili, impianti di trattamento delle acque reflue, vasche di raccolta e pozzetti in cui l'estrazione della pompa per le verifiche periodiche risulta onerosa. Particolarmente indicato negli impianti presidiati o telecontrollati, dove la segnalazione anticipata consente di organizzare l'intervento senza interrompere il servizio.
Un accessorio di costo contenuto che protegge un componente ben più costoso: nelle installazioni sommerse, sapere in anticipo che la tenuta sta cedendo fa la differenza fra una sostituzione programmata e la riavvolgitura del motore.
Modulo elettronico DAB per il rilevamento della presenza di acqua nella camera olio delle elettropompe sommergibili. Si installa nei quadri di comando e segnala l'infiltrazione di acqua nella camera olio, sintomo di usura o cedimento della tenuta meccanica, consentendo di programmare l'intervento prima che il liquido raggiunga l'avvolgimento del motore. Accessorio da abbinare ai quadri di protezione e comando per le elettropompe predisposte alla sonda di rilevamento.
