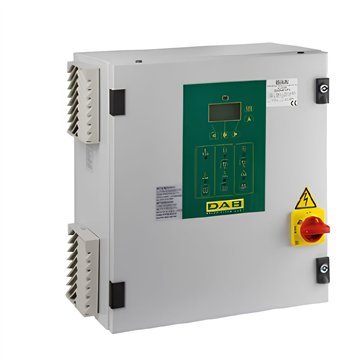

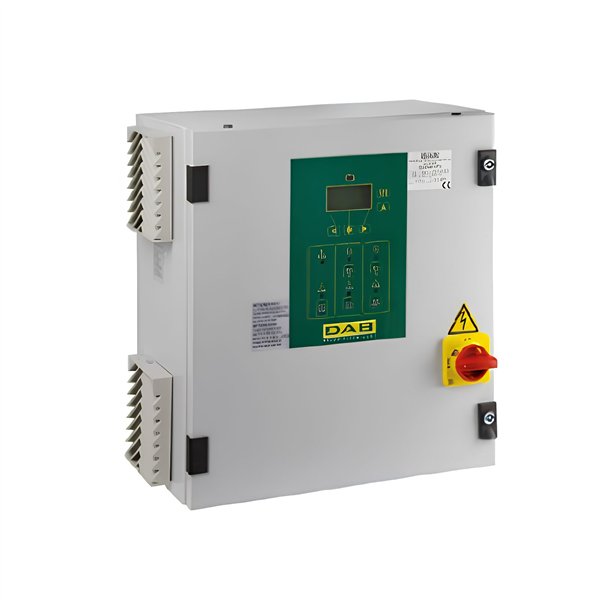

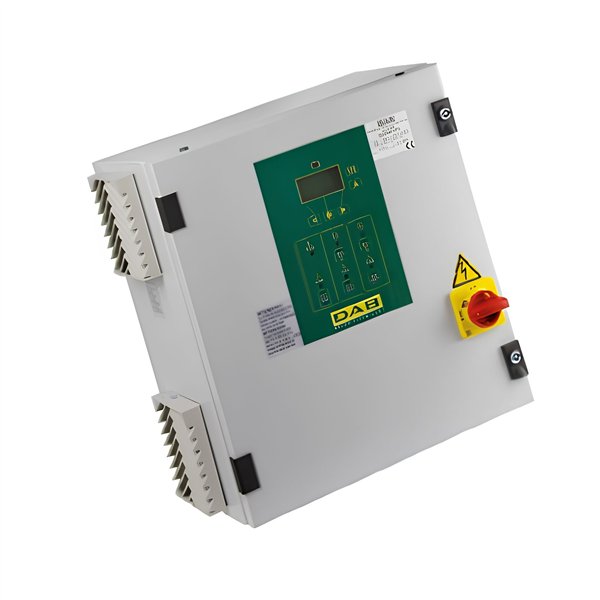

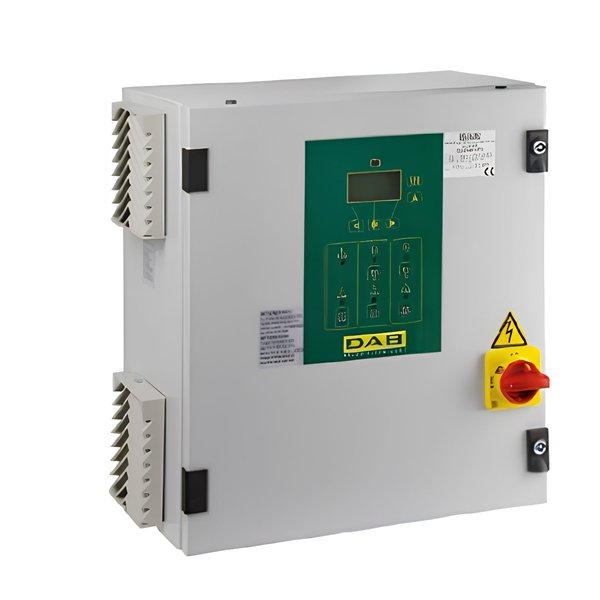

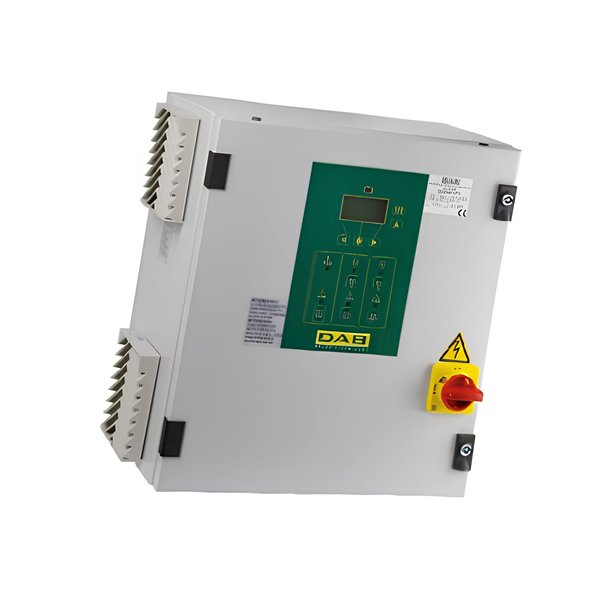

Quadro Elettrico con Inverter a Pressione Costante per 1 Pompa 7,5 kW 10 HP Trifase 400V – DAB EEG 7,5T

Il Quadro Elettrico con Inverter DAB EEG 7,5T è un quadro di controllo a velocità variabile per il comando di una elettropompa trifase 3~400 V, con potenza nominale P2 fino a 7,5 kW (10 HP) per pompa e corrente massima 16 A. Mantiene costante la pressione negli impianti a portata variabile ed è autoprotetto, con protezione delle elettropompe da sovraccarichi e cortocircuiti. Cassetta metallica IP54, 450x400x250 mm.

L'inverter regola con continuità la velocità di rotazione della pompa in funzione del segnale del trasmettitore di pressione, adeguando istantaneamente la prestazione alla richiesta dell'impianto ed eliminando gli avviamenti e gli arresti bruschi tipici della regolazione on-off.

Caratteristiche Tecniche:

• Tipologia: quadro di controllo a velocità variabile con inverter
• Numero di elettropompe comandate: 1
• Potenza nominale P2 per pompa: 7,5 kW – 10 HP
• Corrente massima quadro: 16 A
• Alimentazione: 3~400 V, 50 Hz (trifase)
• Grado di protezione: IP54
• Dimensioni quadro: 450x400x250 mm
• Cassetta metallica, quadro autoprotetto da sovraccarichi e cortocircuiti

Dotazione:

• Spie di stato: marcia, blocco pompe, presenza tensione
• Spie di allarme: marcia a secco e minima pressione
• Scheda interfaccia con display a colori
• Selettore di funzionamento MAN-0-AUT
• Contatti per la segnalazione a distanza degli allarmi: inverter, blocco pompe, marcia a secco, sovrappressione
• Protocollo di comunicazione ModBus

Vantaggi:

• Pressione costante nell'impianto anche con portata fortemente variabile
• Consumi proporzionali all'acqua realmente richiesta
• Avviamenti e arresti controllati, senza colpi d'ariete
• Protezione integrata contro sovraccarichi e cortocircuiti
• Diagnostica immediata da display a colori e spie sul fronte
• Allarmi rilanciabili a distanza e integrazione in supervisione via ModBus
• Cassetta metallica IP54 per locali tecnici e centrali di pompaggio

Applicazioni:

Impianti di pressurizzazione e di circolazione a portata variabile: gruppi di pressurizzazione civili e industriali, reti idriche, impianti di riscaldamento e condizionamento, irrigazione e processi industriali in cui la pressione deve restare costante al variare del prelievo.

Una soluzione compatta per la pressurizzazione a pompa singola, dove il controllo elettronico della velocità sostituisce integralmente la regolazione con vaso e pressostato. Nella scelta va verificato che la corrente nominale della pompa sia inferiore alla corrente di uscita del quadro; il funzionamento richiede inoltre un trasmettitore di pressione, da installare sulla mandata.
