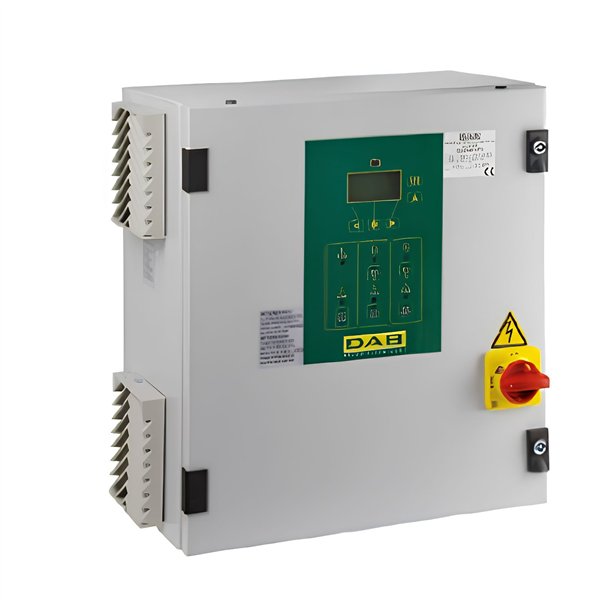

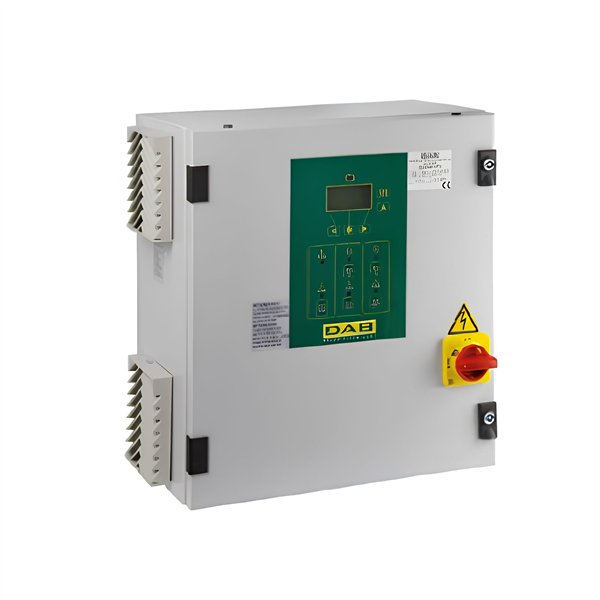

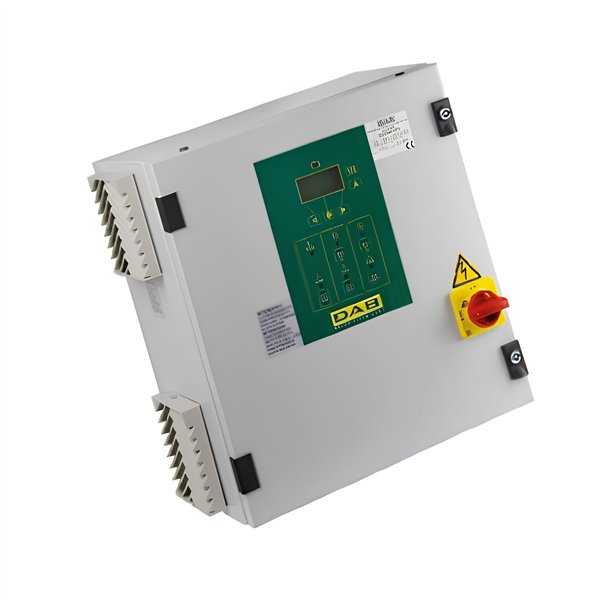

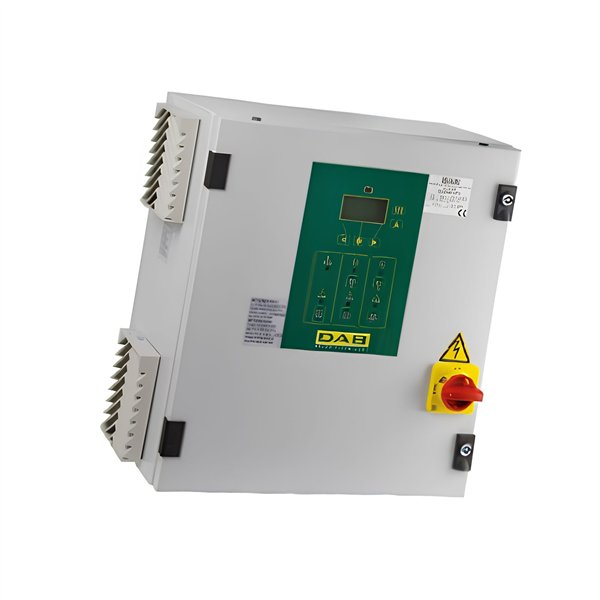

Il Quadro Elettrico con Inverter DAB EEG 37T è un quadro di controllo a velocità variabile per il comando di una elettropompa trifase 3~400 V, con potenza nominale P2 fino a 37 kW (50 HP) per pompa e corrente massima 72 A. Mantiene costante la pressione negli impianti a portata variabile ed è autoprotetto, con protezione delle elettropompe da sovraccarichi e cortocircuiti. Cassetta metallica IP54, 1200x800x400 mm.
L'inverter regola con continuità la velocità di rotazione della pompa in funzione del segnale del trasmettitore di pressione, adeguando istantaneamente la prestazione alla richiesta dell'impianto ed eliminando gli avviamenti e gli arresti bruschi tipici della regolazione on-off.
Caratteristiche Tecniche:
Tipologia: quadro di controllo a velocità variabile con inverter
Numero di elettropompe comandate: 1
Potenza nominale P2 per pompa: 37 kW – 50 HP
Corrente massima quadro: 72 A
Alimentazione: 3~400 V, 50 Hz (trifase)
Grado di protezione: IP54
Dimensioni quadro: 1200x800x400 mm
Cassetta metallica, quadro autoprotetto da sovraccarichi e cortocircuiti
Dotazione:
Spie di stato: marcia, blocco pompe, presenza tensione
Spie di allarme: marcia a secco e minima pressione
Scheda interfaccia con display a colori
Selettore di funzionamento MAN-0-AUT
Contatti per la segnalazione a distanza degli allarmi: inverter, blocco pompe, marcia a secco, sovrappressione
Protocollo di comunicazione ModBus
Vantaggi:
Pressione costante nell'impianto anche con portata fortemente variabile
Avviamenti e arresti controllati, senza colpi d'ariete
Protezione integrata contro sovraccarichi e cortocircuiti
Diagnostica immediata da display a colori e spie sul fronte
Allarmi rilanciabili a distanza e integrazione in supervisione via ModBus
Cassetta metallica IP54 per locali tecnici e centrali di pompaggio
Applicazioni:
Impianti di pressurizzazione e di circolazione a portata variabile: gruppi di pressurizzazione civili e industriali, reti idriche, impianti di riscaldamento e condizionamento, irrigazione e processi industriali in cui la pressione deve restare costante al variare del prelievo.
Il vertice della serie a pompa singola, per elettropompe di grande potenza dove la regolazione elettronica incide in modo determinante sui consumi annui. Nella scelta va verificato che la corrente nominale della pompa sia inferiore alla corrente di uscita del quadro; il funzionamento richiede inoltre un trasmettitore di pressione, da installare sulla mandata.
Quadro elettrico con inverter DAB EEG 37T per il comando di una elettropompa trifase 3x400 V fino a 37 kW (50 HP) ciascuna, corrente massima 72 A. L'inverter regola la velocità di rotazione dell'elettropompa per mantenere costante la pressione negli impianti a portata variabile. Autoprotetto, protegge le elettropompe da sovraccarichi e cortocircuiti. Dotato di scheda interfaccia con display a colori, selettore MAN-0-AUT, spie di stato e allarme, contatti per la segnalazione a distanza e ModBus. Cassetta metallica IP54, 1200x800x400 mm.

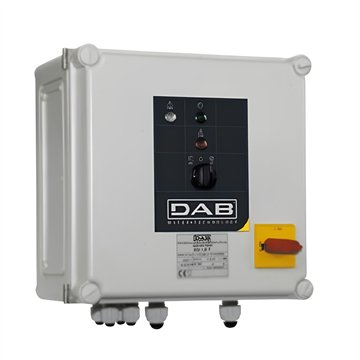

Quadro elettromeccanico di comando e protezione DAB E3D33TSD per tre elettropompe trifase 3x400 V 50 Hz, avviamento stella-triangolo e corrente massima 18 A. Protegge il motore da sovraccarichi e cortocircuiti con riarmo manuale e ne gestisce la sovratemperatura, se predisposto. Completo di sezionatore lucchettabile, selettore Manuale-0-Automatico, morsetti per galleggianti o pressostati e contatti puliti per allarme remoto. Cassetta termoplastica autoestinguente, IP55.
Pompa sommergibile DAB Nova 180 per drenaggio acque chiare e meteoriche con galleggiante integrato per funzionamento automatico. 0,22 kW, 0,9A, 1x230V. Portata max 6 m³/h, prevalenza max 5 m, passaggio libero 5mm, livello min. aspirazione 8mm. Immersione max 7m. Cavo 10m. Corpo e girante in tecnopolimero, motore inox AISI 304, triplice tenuta in bagno d'olio. IP68. Peso 4,6 kg.
Pompa inline singola a motore ventilato trifase 3~400 V in classe di efficienza IE5, con tecnologia a magneti permanenti EC per la regolazione automatica delle prestazioni e trasduttore di pressione. Attacchi flangiati DN150 PN16, prevalenza fino a 17 m con portata massima di 300 m³/h e potenza motore di 11 kW. Il sistema idraulico ad alta efficienza (MEI ≥ 0,4) e l'ampio campo di regolazione la rendono adatta agli impianti di riscaldamento, condizionamento e refrigerazione, con temperatura del liquido da -20 °C a +140 °C.
Quadro elettrico di comando e protezione DAB ES 12,5 T S/D per elettropompe sommerse trifase in installazione singola, con avviamento stella/triangolo, per il prelievo d'acqua dal sottosuolo e l'irrigazione. Protegge la pompa da sovraccarichi, cortocircuiti, mancanza di fase e marcia a secco, con riarmo manuale. Alimentazione 3x400V – 50/60Hz, corrente max 23 A, per motori fino a 9,2 kW. Completo di sezionatore con maniglia bloccoporta lucchettabile, trasformatore 24V, modulo sonde, morsetti per galleggianti minimo/massimo e selettore manuale-0-automatico. Grado di protezione IP55, fornito con elettrosonda.
Quadro elettrico di comando e protezione DAB ES 25 T per elettropompe sommerse trifase in installazione singola, con avviamento diretto, per il prelievo d'acqua dal sottosuolo e l'irrigazione. Protegge la pompa da sovraccarichi, cortocircuiti, mancanza di fase e marcia a secco, con riarmo manuale. Alimentazione 3x400V – 50/60Hz, corrente max 40 A, per motori fino a 18,5 kW. Completo di sezionatore con maniglia bloccoporta lucchettabile, trasformatore 24V, modulo sonde, morsetti per galleggianti minimo/massimo e selettore manuale-0-automatico. Grado di protezione IP55, fornito con elettrosonda.
Pompa inline gemellare a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione e flangia cieca. La configurazione a due teste consente il funzionamento di riserva o di punta con commutazione automatica. Attacchi flangiati DN50 PN16, prevalenza fino a 14 m con portata massima di 30 m³/h e potenza motore di 0,75 kW, alimentazione trifase 3~400 V. Per impianti di riscaldamento, condizionamento e refrigerazione, da -20 °C a +140 °C.
Pompa inline gemellare a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione e flangia cieca. La configurazione a due teste consente il funzionamento di riserva o di punta con commutazione automatica. Attacchi flangiati DN125 PN16, prevalenza fino a 8 m con portata massima di 160 m³/h e potenza motore di 2,2 kW, alimentazione trifase 3~400 V. Per impianti di riscaldamento, condizionamento e refrigerazione, da -20 °C a +140 °C.
Quadro di comando DAB CB 16/5 per elettropompe monofase 1~230 V con motore da 0,55 kW (0,75 HP), corrente di protezione 5 A e condensatore di avviamento da 16 µF. Il quadro è obbligatorio per il funzionamento delle elettropompe monofase che ne sono sprovviste. Integra la protezione termica con riarmo esterno manuale e l'interruttore generale bipolare luminoso, che segnala la presenza di tensione. Scatola in materiale termoplastico antiurto con due pressacavi, grado di protezione IP43, dimensioni 85x170x65 mm.
Pompa inline gemellare a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione e flangia cieca. La configurazione a due teste consente il funzionamento di riserva o di punta con commutazione automatica. Attacchi flangiati DN80 PN16, prevalenza fino a 8,5 m con portata massima di 60 m³/h e potenza motore di 0,75 kW, alimentazione monofase 1~230 V. Per impianti di riscaldamento, condizionamento e refrigerazione, da -20 °C a +140 °C.
Pompa sommergibile DAB Nova 600 per drenaggio acque chiare e meteoriche con galleggiante integrato per funzionamento automatico. 0,5 kW, 3,0A, 1x230V. Portata max 16 m³/h, prevalenza max 10,4 m, passaggio libero 10mm, livello min. aspirazione 30mm. Immersione max 7m. Cavo 10m. Corpo e girante in tecnopolimero, motore inox AISI 304, triplice tenuta in bagno d'olio. IP68. Peso 7 kg.

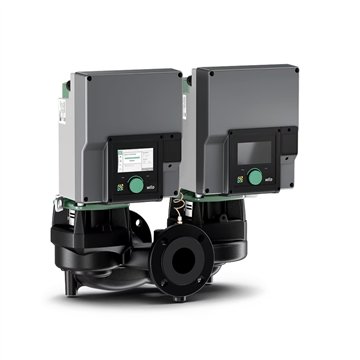

Pompa inline gemellare a motore ventilato in classe di efficienza IE5 con tecnologia a magneti permanenti EC e adattamento elettronico delle prestazioni, dotata di trasduttore di pressione e flangia cieca. La configurazione a due teste consente il funzionamento di riserva o di punta con commutazione automatica. Attacchi flangiati DN65 PN16, prevalenza fino a 8 m con portata massima di 40 m³/h e potenza motore di 0,55 kW, alimentazione monofase 1~230 V. Per impianti di riscaldamento, condizionamento e refrigerazione, da -20 °C a +140 °C.
