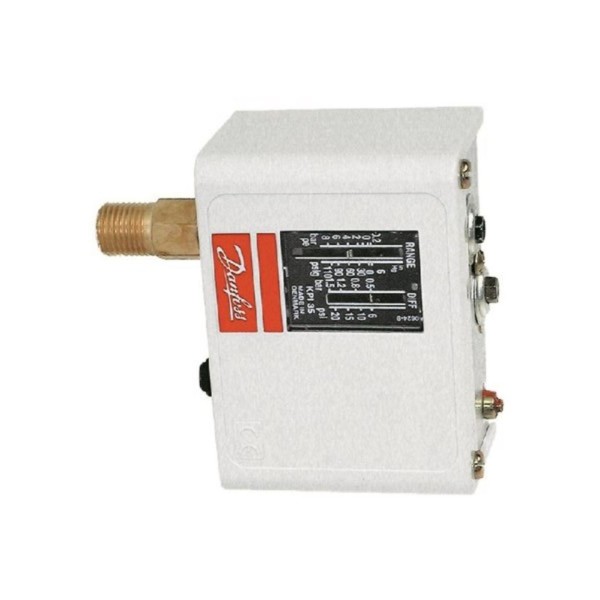

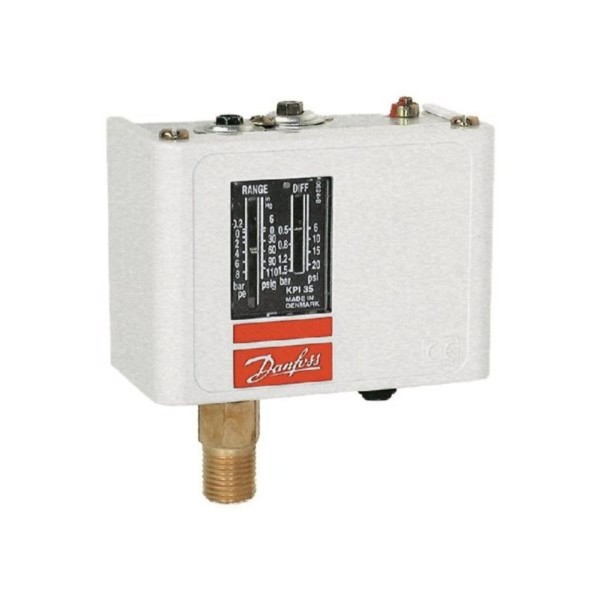

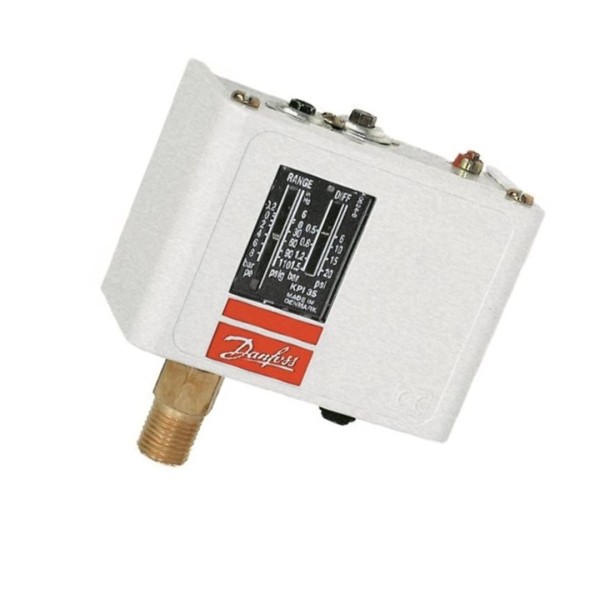

Pressostato per liquidi aria e gas 18 bar 10A 400V 1/4" Riarmo Automatico Danfoss KPI

Il Pressostato Danfoss KPI è un dispositivo di controllo pressione affidabile per applicazioni industriali con liquidi, aria e gas inerti, dotato di riarmo automatico e sistema di contatto commutatore unipolare.

Caratteristiche Tecniche:

• Brand: Danfoss
• Modello: KPI
• Fluidi compatibili: Acqua, aria, gas inerti
• Pressione esercizio: 18 bar
• Temperatura esercizio: -40°C ÷ +100°C
• Corrente nominale: 10A
• Tensione nominale: 400V
• Attacco: 1/4" maschio
• Tipo contatto: SPDT (unipolare commutatore)
• Riarmo: Automatico
• Grado protezione: IP30
• Installazione: Orizzontale / Verticale
• Impiego: Industriale
• Norma: CEI

Sistema Contatto SPDT:

Il pressostato utilizza un sistema di contatto commutatore unipolare SPDT (Single Pole Double Throw) che consente di gestire sia normalmente aperto che normalmente chiuso. Questa configurazione offre massima versatilità nelle applicazioni di controllo pressione, permettendo di comandare dispositivi in apertura o chiusura al raggiungimento della soglia di pressione impostata.

Riarmo Automatico:

Il sistema di riarmo automatico ripristina il contatto quando la pressione ritorna entro i valori normali, senza necessità di intervento manuale. Questa funzionalità garantisce continuità operativa negli impianti automatizzati, riducendo tempi di fermo e necessità di supervisione costante.

Vantaggi:

• Affidabilità Danfoss per uso industriale
• Versatile: acqua, aria, gas inerti
• Ampio range temperatura -40°/+100°C
• Pressione esercizio 18 bar
• Riarmo automatico per continuità operativa
• Contatto SPDT per massima flessibilità
• Corrente 10A 400V professionale
• Installazione orizzontale o verticale
• Attacco standard 1/4" maschio
• Conforme normativa CEI

Applicazioni:

• Controllo pressione pompe acqua impianti idraulici
• Sistemi aria compressa industriali
• Impianti refrigerazione e climatizzazione
• Circuiti gas inerti processi industriali
• Stazioni pompaggio e sollevamento
• Autoclavi e serbatoi pressurizzati
• Impianti antincendio sprinkler
• Sistemi irrigazione professionale
• Compressori e serbatoi accumulo

Installazione:

Il pressostato può essere installato sia in posizione orizzontale che verticale secondo necessità dell'impianto. Avvitare l'attacco 1/4" maschio nel punto di prelievo pressione utilizzando pasta sigillante o PTFE. Collegare i cavi elettrici ai morsetti rispettando schema contatto SPDT: comune (C), normalmente aperto (NO), normalmente chiuso (NC). Impostare le soglie di pressione di intervento e ripristino tramite regolazioni. Verificare corretta tenuta e funzionamento.

Schema Collegamento SPDT:

• C (Comune): Contatto comune commutatore
• NO (Normalmente Aperto): Si chiude al raggiungimento pressione
• NC (Normalmente Chiuso): Si apre al raggiungimento pressione

Regolazione:

Regolare la pressione di intervento (cut-in) e la pressione di ripristino (cut-out) tramite le viti di regolazione. Il differenziale tra le due soglie determina l'isteresi del pressostato. Verificare le impostazioni con manometro di riferimento. Testare il funzionamento in condizioni operative reali prima della messa in servizio definitiva.

Manutenzione:

Verificare periodicamente taratura pressostato con manometro campione. Controllare integrità collegamenti elettrici e assenza ossidazioni. Ispezionare attacco 1/4" per perdite o danneggiamenti. Pulire membrana sensibile da depositi o impurità che potrebbero alterare funzionamento. Verificare scatto corretto ai valori impostati. Sostituire pressostato in caso di deriva taratura o malfunzionamenti.

Sicurezza:

• Installazione da personale qualificato
• Rispettare limiti pressione 18 bar e temperatura -40°/+100°C
• Non superare corrente nominale 10A tensione 400V
• Protezione IP30: installare in ambiente riparato da getti d'acqua
• Utilizzare solo con fluidi compatibili: acqua, aria, gas inerti
• Verificare tenuta attacco dopo installazione
• Non modificare tarature senza competenze tecniche

Note:

Pressostato Danfoss KPI per uso industriale conforme CEI. Compatibile acqua, aria, gas inerti. Pressione esercizio 18 bar, temperatura -40°/+100°C. Corrente 10A 400V. Riarmo automatico. Contatto SPDT unipolare. Protezione IP30. Attacco 1/4" maschio. Installazione orizzontale/verticale.
