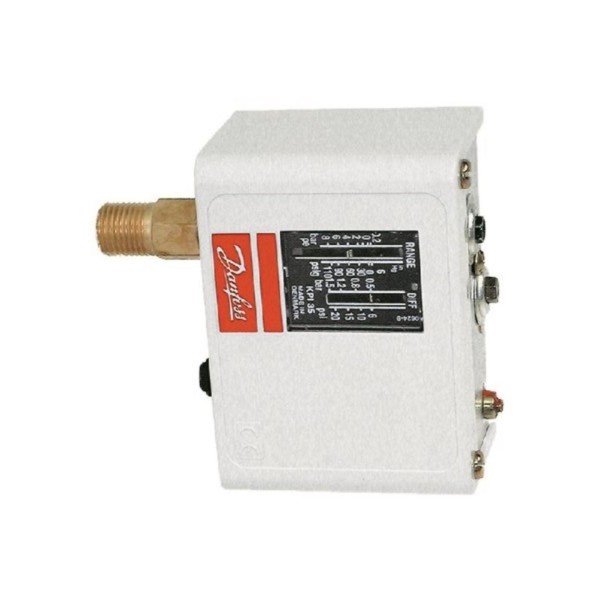

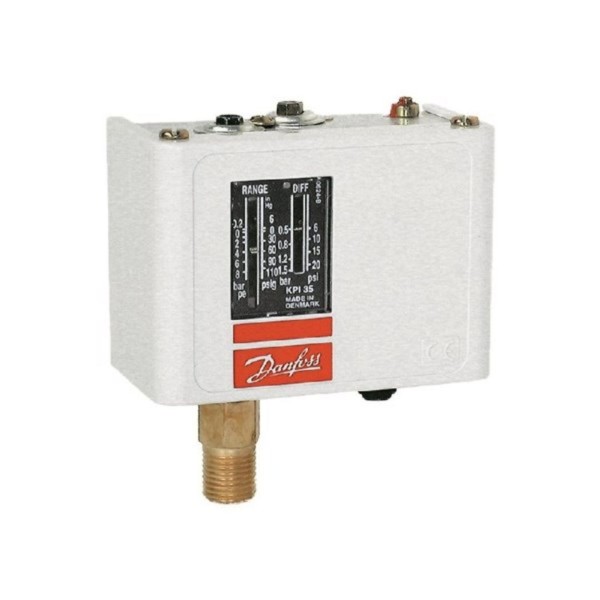

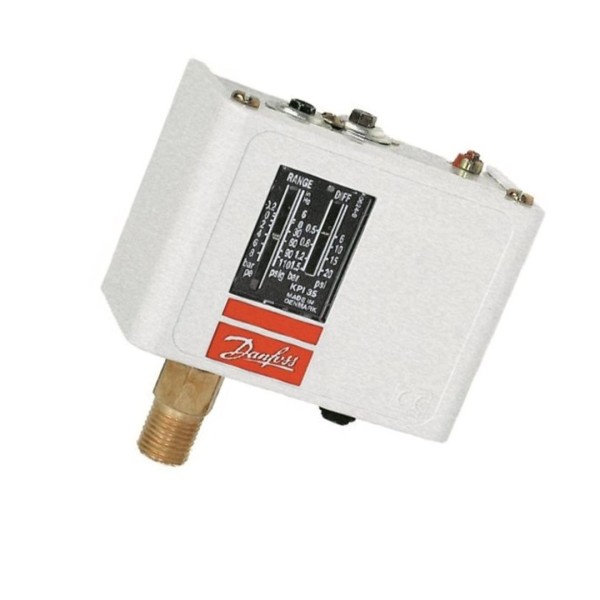

Pressostato per Liquidi Aria e Gas 0,2-8 bar 10A 400V 1/4" Danfoss KPI 35

Il Pressostato Danfoss KPI 35 è un dispositivo di controllo pressione professionale per applicazioni industriali con liquidi, aria e gas inerti, dotato di ampio campo di regolazione -0,2 a 8 bar e riarmo automatico.

Caratteristiche Tecniche:

• Brand: Danfoss
• Modello: KPI 35
• Campo regolazione: -0,2 ÷ 8 bar
• Differenziale min/max: 0,4 ÷ 1,5 bar
• Fluidi compatibili: Acqua, aria, gas inerti
• Pressione esercizio: 18 bar
• Temperatura esercizio: -40°C ÷ +100°C
• Corrente nominale: 10A
• Tensione nominale: 400V
• Attacco: 1/4" maschio
• Tipo contatto: SPDT (unipolare commutatore)
• Riarmo: Automatico
• Grado protezione: IP30
• Installazione: Orizzontale / Verticale
• Impiego: Industriale
• Norma: CEI

Campo Regolazione e Differenziale:

Il modello KPI 35 offre un ampio campo di regolazione da -0,2 a 8 bar, ideale per applicazioni che richiedono controllo anche in depressione leggera. Il differenziale regolabile tra 0,4 e 1,5 bar permette di ottimizzare l'isteresi tra intervento e ripristino secondo le esigenze specifiche dell'impianto, riducendo cicli di commutazione eccessivi o garantendo margini di sicurezza adeguati.

Sistema Contatto SPDT:

Il sistema di contatto commutatore unipolare SPDT (Single Pole Double Throw) gestisce sia normalmente aperto che normalmente chiuso. Questa configurazione offre massima versatilità nelle applicazioni di controllo pressione, permettendo di comandare dispositivi in apertura o chiusura al raggiungimento della soglia impostata.

Riarmo Automatico:

Il sistema di riarmo automatico ripristina il contatto quando la pressione ritorna entro i valori normali, senza necessità di intervento manuale. Questa funzionalità garantisce continuità operativa negli impianti automatizzati, riducendo tempi di fermo e necessità di supervisione costante.

Vantaggi:

• Affidabilità Danfoss per uso industriale
• Campo regolazione ampio -0,2 a 8 bar
• Differenziale regolabile 0,4-1,5 bar
• Versatile: acqua, aria, gas inerti
• Ampio range temperatura -40°/+100°C
• Pressione esercizio 18 bar
• Riarmo automatico per continuità operativa
• Contatto SPDT per massima flessibilità
• Corrente 10A 400V professionale
• Installazione orizzontale o verticale
• Attacco standard 1/4" maschio
• Conforme normativa CEI

Applicazioni:

• Controllo pressione pompe acqua impianti idraulici
• Sistemi aria compressa industriali
• Impianti refrigerazione e climatizzazione
• Circuiti gas inerti processi industriali
• Stazioni pompaggio e sollevamento
• Autoclavi e serbatoi pressurizzati
• Impianti antincendio sprinkler
• Sistemi irrigazione professionale
• Compressori e serbatoi accumulo
• Applicazioni con lieve depressione (da -0,2 bar)

Installazione:

Il pressostato può essere installato sia in posizione orizzontale che verticale secondo necessità dell'impianto. Avvitare l'attacco 1/4" maschio nel punto di prelievo pressione utilizzando pasta sigillante o PTFE. Collegare i cavi elettrici ai morsetti rispettando schema contatto SPDT: comune (C), normalmente aperto (NO), normalmente chiuso (NC). Impostare le soglie di pressione di intervento nel campo -0,2 a 8 bar e il differenziale tra 0,4 e 1,5 bar tramite regolazioni. Verificare corretta tenuta e funzionamento.

Schema Collegamento SPDT:

• C (Comune): Contatto comune commutatore
• NO (Normalmente Aperto): Si chiude al raggiungimento pressione
• NC (Normalmente Chiuso): Si apre al raggiungimento pressione

Regolazione:

Regolare la pressione di intervento (cut-in) nel campo -0,2 a 8 bar tramite la vite principale. Impostare il differenziale tra 0,4 e 1,5 bar tramite la vite di regolazione differenziale. Il differenziale determina l'isteresi tra intervento e ripristino automatico. Verificare le impostazioni con manometro di riferimento. Testare il funzionamento in condizioni operative reali prima della messa in servizio definitiva.

Esempi Regolazione:

• Intervento 2 bar + Diff. 0,5 bar = Ripristino 1,5 bar
• Intervento 5 bar + Diff. 1,0 bar = Ripristino 4,0 bar
• Intervento 0 bar + Diff. 0,4 bar = Ripristino -0,4 bar (depressione)

Manutenzione:

Verificare periodicamente taratura pressostato con manometro campione. Controllare integrità collegamenti elettrici e assenza ossidazioni. Ispezionare attacco 1/4" per perdite o danneggiamenti. Pulire membrana sensibile da depositi o impurità che potrebbero alterare funzionamento. Verificare scatto corretto ai valori impostati. Sostituire pressostato in caso di deriva taratura o malfunzionamenti.

Sicurezza:

• Installazione da personale qualificato
• Rispettare limiti pressione esercizio 18 bar e temperatura -40°/+100°C
• Non superare corrente nominale 10A tensione 400V
• Protezione IP30: installare in ambiente riparato da getti d'acqua
• Utilizzare solo con fluidi compatibili: acqua, aria, gas inerti
• Verificare tenuta attacco dopo installazione
• Non modificare tarature senza competenze tecniche
• Rispettare campo regolazione -0,2 a 8 bar

Note:

Pressostato Danfoss KPI 35 per uso industriale conforme CEI. Campo regolazione -0,2 a 8 bar, differenziale 0,4-1,5 bar. Compatibile acqua, aria, gas inerti. Pressione esercizio 18 bar, temperatura -40°/+100°C. Corrente 10A 400V. Riarmo automatico. Contatto SPDT unipolare. Protezione IP30. Attacco 1/4" maschio. Installazione orizzontale/verticale.
