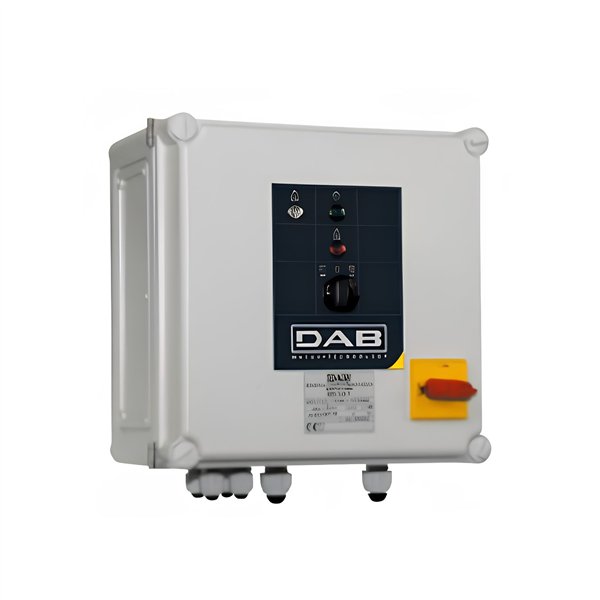

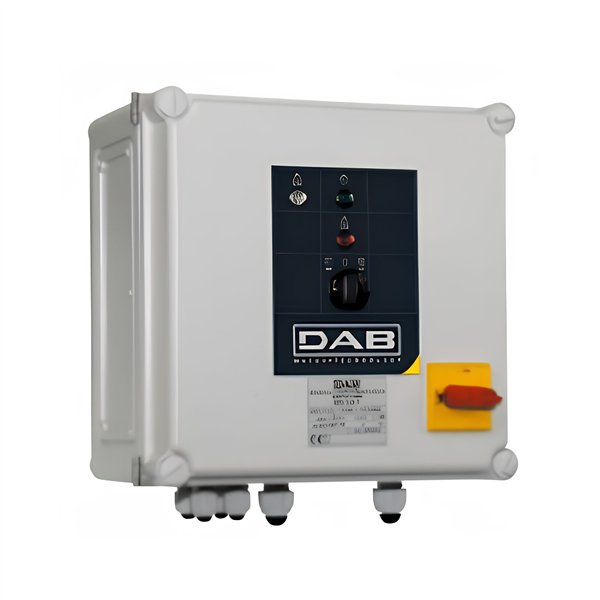

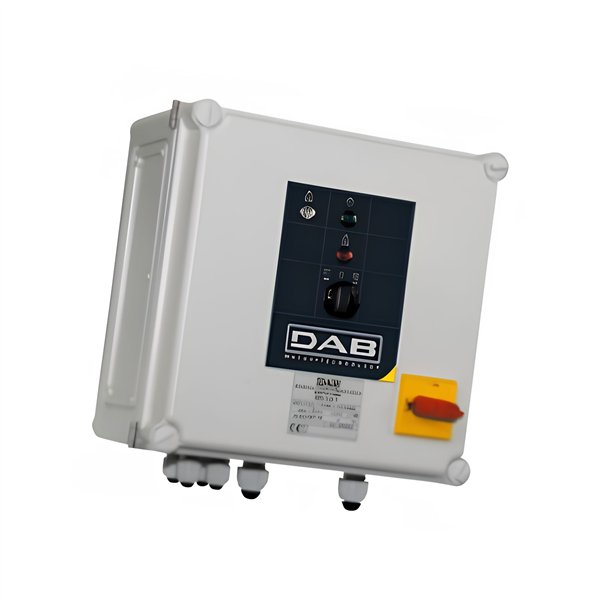

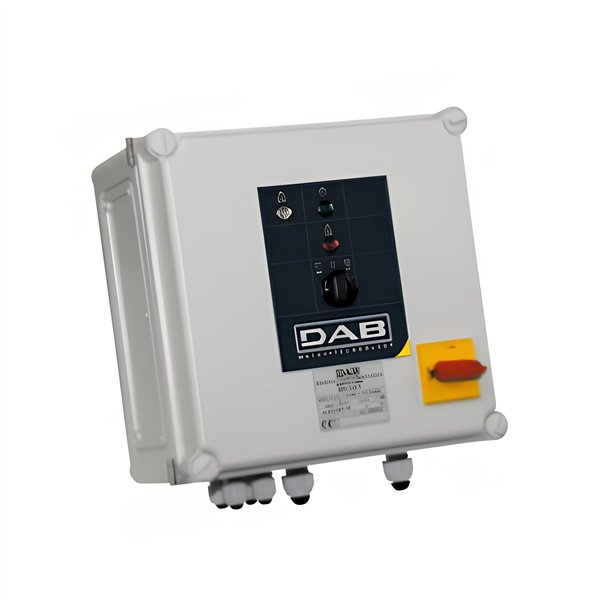

Il Quadro Elettrico di Comando e Protezione DAB ES 20 T S/D è un'unità di controllo per la protezione e il funzionamento automatico, tramite galleggianti, di elettropompe sommerse trifase in installazione singola. È pensato per gli impianti di prelievo d'acqua dal sottosuolo e per l'irrigazione. Questa versione adotta l'avviamento stella/triangolo, che riduce la corrente di spunto all'avvio del motore. Il quadro è autoprotetto e protegge l'elettropompa da sovraccarichi, cortocircuiti, mancanza di fase e marcia a secco, con riarmo manuale, ed è alloggiato in una cassetta in materiale termoplastico autoestinguente per montaggio a parete.
Il funzionamento automatico è gestito dai galleggianti di controllo del livello (minimo e massimo) e dal modulo sonde per la protezione contro la marcia a secco: il quadro avvia e arresta la pompa in funzione del livello dell'acqua, arrestandola quando il livello scende sotto la soglia di sicurezza. Un commutatore frontale manuale-0-automatico consente di scegliere la modalità di funzionamento, mentre i morsetti dedicati permettono di collegare un allarme sonoro o luminoso, anche remoto, per la segnalazione delle anomalie.
L'avviamento stella/triangolo riduce la corrente assorbita nella fase di spunto commutando il collegamento del motore da stella a triangolo: è la soluzione indicata per i motori di potenza elevata, perché limita i picchi di corrente, gli stress meccanici sulla pompa e i disturbi sulla rete elettrica.

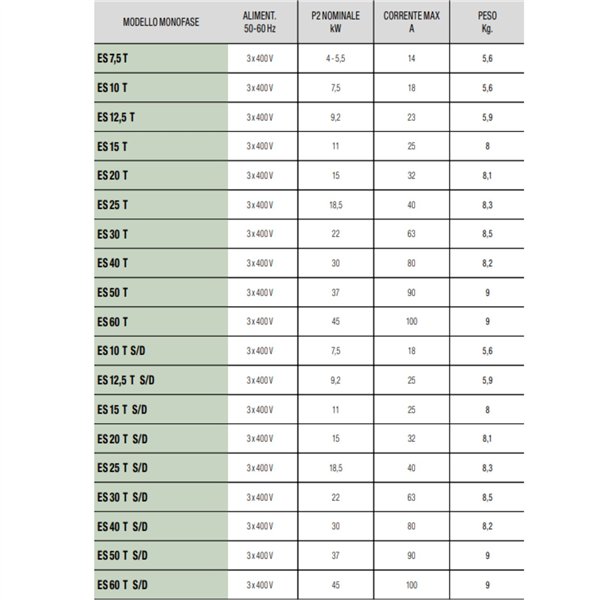

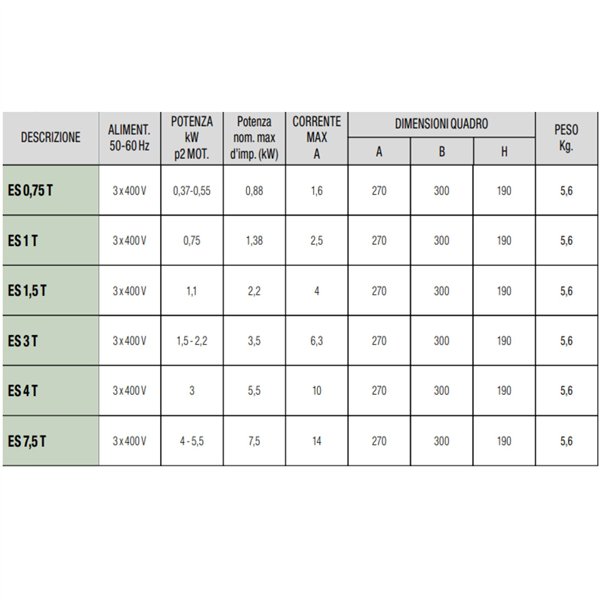

Caratteristiche Tecniche:
- Tipologia: quadro di comando e protezione per elettropompe sommerse trifase (installazione singola)
- Tipo di avviamento: avviamento stella/triangolo
- Alimentazione: 3x400V – 50/60 Hz
- Potenza motore (P2 nominale): 15 kW
- Corrente massima: 32 A
- Protezioni: sovraccarico, cortocircuito, mancanza di fase e marcia a secco, con riarmo manuale
- Controllo automatico tramite galleggianti di livello minimo/massimo
- Modulo sonde per la protezione contro la marcia a secco
- Grado di protezione: IP55
- Costruzione secondo EN 60204-1 e EN 60439-1
- Cassetta in materiale termoplastico autoestinguente per montaggio a parete
- Peso: 8,1 kg
Realizzato secondo le norme EN 60204-1 ed EN 60439-1, il quadro è dotato di un dispositivo sezionatore con maniglia bloccoporta lucchettabile che consente di togliere tensione e mettere in sicurezza l'impianto durante gli interventi di manutenzione. Il trasformatore autoprotetto a 24V alimenta i comandi esterni in bassa tensione di sicurezza, mentre la cassetta in materiale termoplastico autoestinguente con grado di protezione IP55 ne consente l'installazione a parete anche in ambienti umidi o esterni riparati.
Dotazione:
- Dispositivo sezionatore della linea con maniglia di blocco porta lucchettabile
- Trasformatore autoprotetto per l'alimentazione a 24V dei comandi esterni
- Morsetti per il collegamento dell'elettropompa e dei galleggianti di controllo minimo/massimo
- Modulo sonde per il controllo contro la marcia a secco
- Morsetti per il collegamento di un comando di allarme remoto (contatto senza potenziale)
- Commutatore frontale manuale-0-automatico dell'elettropompa
- Una elettrosonda fornita di serie
Vantaggi:
- Protezione completa: sovraccarico, cortocircuito, mancanza fase e marcia a secco
- Funzionamento automatico con galleggianti e modulo sonde
- Selettore manuale-0-automatico in fronte al quadro
- Sezionatore lucchettabile per interventi in sicurezza
- Predisposizione per allarme remoto sonoro o luminoso
- Costruzione conforme alle norme EN 60204-1 e EN 60439-1
- Grado di protezione IP55 per il montaggio a parete
- Trasformatore 24V per comandi esterni in bassa tensione di sicurezza
Applicazioni:
Comando e protezione di elettropompe sommerse trifase per il prelievo d'acqua dal sottosuolo: pozzi, cisterne e serbatoi di accumulo. Impianti di irrigazione agricola e di superfici a verde di media entità. Riempimento e svuotamento automatico di vasche e serbatoi con controllo di livello tramite galleggianti. Indicato per impianti residenziali, agricoli e di piccola entità industriale che richiedono protezione e automazione complete della pompa sommersa.
Il quadro si installa a parete in posizione riparata e si collega alla pompa, ai galleggianti e alle sonde secondo lo schema fornito. Il collegamento elettrico deve essere eseguito da personale qualificato, verificando la corrispondenza tra la corrente del quadro e l'assorbimento del motore e nel rispetto delle normative vigenti.
L'avviamento stella/triangolo del quadro ES 20 T S/D riduce la corrente di spunto allo avvio, rendendolo la scelta indicata per i motori sommersi trifase di maggiore potenza (fino a 15 kW), con minori sollecitazioni sulla rete e sull'impianto.
