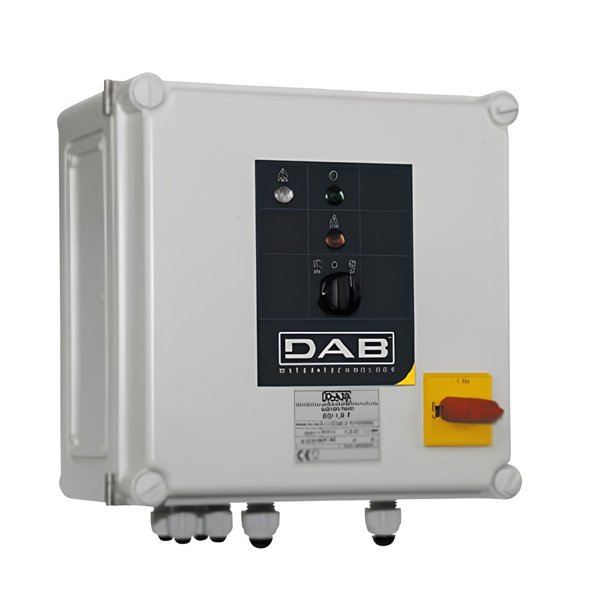

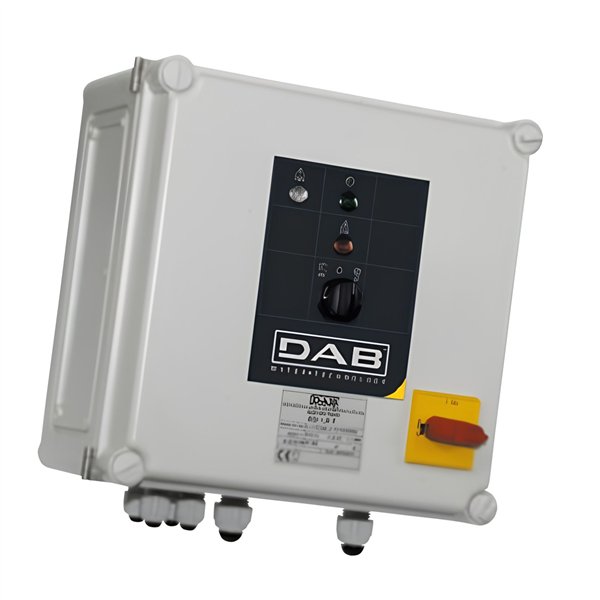

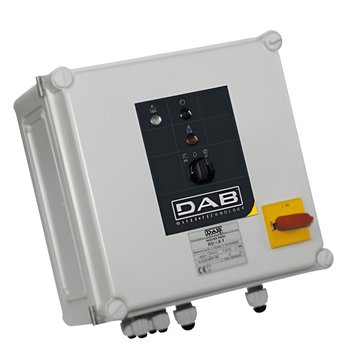

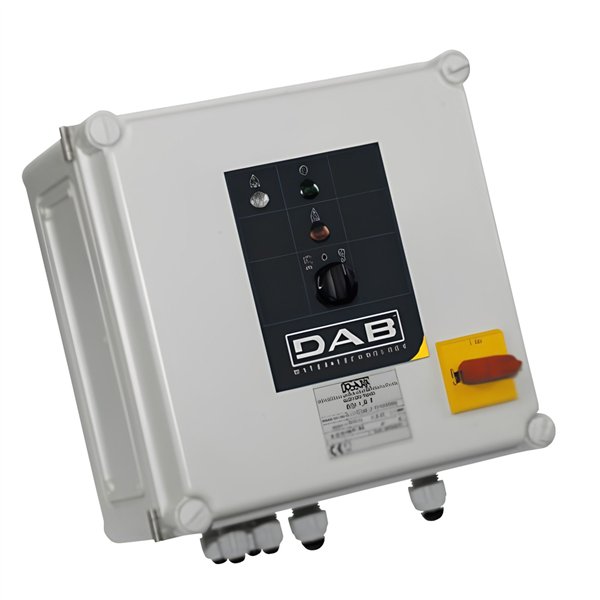

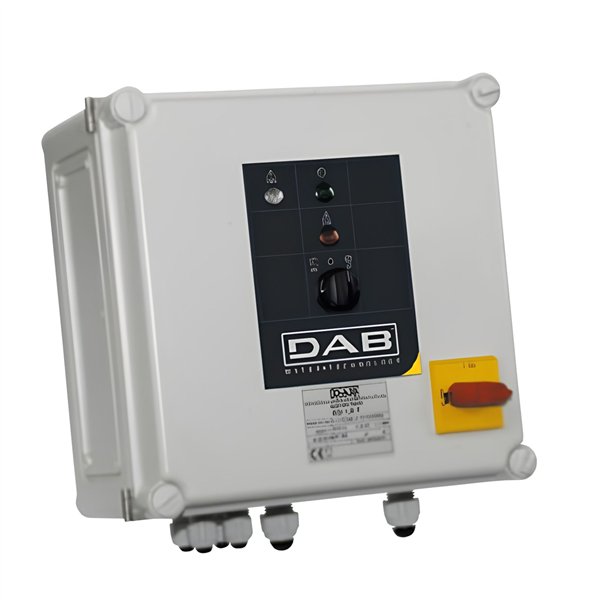

Il Quadro Elettromeccanico DAB E2D30TSD comanda e protegge due elettropompe trifase con alimentazione 3~400 V 50 Hz, avviamento stella-triangolo e corrente massima 23 A. Il quadro è autoprotetto: interviene su sovraccarichi e cortocircuiti con riarmo manuale e gestisce il segnale di sovratemperatura quando il motore ne è provvisto. Sul fronte trovano posto il selettore Manuale-0-Automatico e le segnalazioni di presenza tensione, pompa in marcia e protezione intervenuta; il sezionatore di linea lucchettabile mette in sicurezza l'apparecchiatura durante gli interventi.
Caratteristiche Tecniche:
Tipologia: quadro elettromeccanico di protezione e comando per elettropompe
Numero massimo di pompe comandate: 2
Tipo di avviamento: stella-triangolo
Corrente massima: 23 A
Alimentazione: 3~400 V, 50 Hz (trifase)
Grado di protezione: IP55
Temperatura ambiente massima: 40 °C
Cassetta in materiale termoplastico autoestinguente con staffe di fissaggio
Protezione da sovraccarichi e cortocircuiti a riarmo manuale
Dotazione:
Sezionatore della linea di alimentazione con maniglia di blocco lucchettabile
Trasformatore autoprotetto per l'alimentazione dei comandi esterni
Morsetti per il collegamento dell'elettropompa e dei galleggianti o pressostati
Morsetti senza potenziale per il comando di un allarme remoto sonoro o visivo
Selettore Manuale-0-Automatico sul fronte quadro
Segnalazione di intervento della protezione amperometrica
Segnalazione di pompa in marcia
Segnalazione di presenza tensione
Vantaggi:
Quadro autoprotetto, con protezione da sovraccarichi e cortocircuiti integrata
Riarmo manuale: la pompa riparte solo dopo la verifica della causa dell'anomalia
Sezionatore lucchettabile per interventi in sicurezza sull'impianto
Comando manuale o automatico selezionabile dal fronte quadro
Contatti puliti per il rilancio dell'allarme a distanza
Grado di protezione IP55 per installazione in ambienti gravosi
Avviamento stella-triangolo per ridurre la corrente di spunto e le sollecitazioni su motore e rete
Comando centralizzato di due elettropompe in un unico quadro
Applicazioni:
Comando e protezione di elettropompe trifase in impianti di sollevamento e drenaggio, stazioni di pompaggio, impianti di pressurizzazione e adduzione idrica, prelievo da pozzi, vasche e serbatoi. Il funzionamento automatico si ottiene collegando galleggianti o pressostati agli appositi morsetti, mentre il selettore sul fronte quadro consente il comando manuale per prove e manutenzioni. Le 2 uscite permettono di gestire due elettropompe sullo stesso impianto, ripartendo la portata richiesta su più unità.
La versione a due pompe di maggiore portata elettrica della serie, indicata per impianti di sollevamento impegnativi. Il collegamento elettrico va eseguito da personale qualificato, verificando la corrispondenza fra l'assorbimento del motore e la corrente di protezione del quadro.
Quadro elettromeccanico di comando e protezione DAB E2D30TSD per due elettropompe trifase 3x400 V 50 Hz, avviamento stella-triangolo e corrente massima 23 A. Protegge il motore da sovraccarichi e cortocircuiti con riarmo manuale e ne gestisce la sovratemperatura, se predisposto. Completo di sezionatore lucchettabile, selettore Manuale-0-Automatico, morsetti per galleggianti o pressostati e contatti puliti per allarme remoto. Cassetta termoplastica autoestinguente, IP55.
